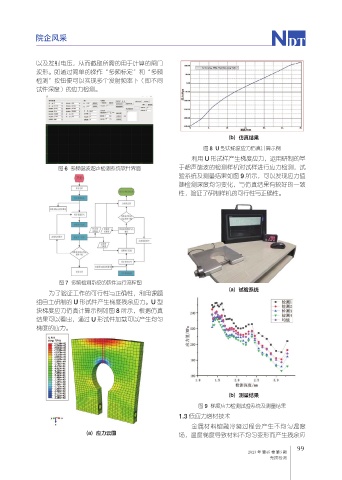

以及发射电压，从而截取所需的用于计算的闸门
波形。即通过简单的操作“多频标定”和“多频
检测”按钮便可以实现多个发射频率下（即不同
试件深度）的应力检测。

（b）仿真结果
图 8 U 型块梯度应力仿真计算示例

利用 U 形试样产生梯度应力，运用研制的基
图 6 多频谐波超声检测系统软件界面 于超声谐波的检测样机对试样进行应力检测，试
验系统及测量结果如图 9 所示，可以发现应力值
随检测深度均匀变化，与仿真结果有较好的一致
性，验证了研制样机的可行性与正确性。

图 7 多频检测系统的软件运行流程图
（a）试验系统
为了验证工作的可行性与正确性，利用课题
组自主研制的 U 形试件产生梯度残余应力。U 型
块梯度应力仿真计算示例如图 8 所示，根据仿真
结果可以看出，通过 U 形试件加载可以产生均匀
梯度的应力。

（b）测量结果
图 9 梯度应力检测试验系统及测量结果
1.3 低应力增材技术

金属材料熔融冷凝过程会产生不均匀温度
（a）应力云图
场，温度梯度导致材料不均匀变形而产生残余应
99
