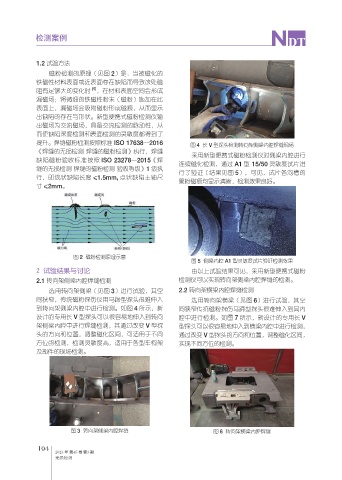

Page 142 - 无损检测2023年第三期
P. 142
检测案例
1.2 试验方法
磁粉检测的原理（见图 2）是：当被磁化的
铁磁性材料表面或近表面存在缺陷而导致该处磁
[5]
阻有足够大的变化时 ，在材料表面空间会形成
漏磁场；将微细的铁磁性粉末（磁粉）施加在此
表面上，漏磁场会吸附磁粉形成磁痕，从而显示
出缺陷的存在与形状。新型便携式磁粉检测仪输
出磁场为交流磁场，具备交流检测的脉动性，从
而使缺陷深度检测和表面检测的灵敏度都得到了
提升。焊缝磁粉检测按照标准 ISO 17638—2016 图 4 长 V 型探头检测转向架侧梁内腔焊缝现场
《焊缝的无损检测 焊缝的磁粉检测》执行，焊缝 采用新型便携式磁粉检测仪对侧梁内腔进行
缺陷磁粉验收标准按照 ISO 23278—2015《焊
连续磁化检测，通过 A1 型 15/50 灵敏度试片进
缝的无损检测 焊缝的磁粉检测 验收等级》1 级执 行了验证（结果见图 5），可见，试片各沟槽的
行，即线状缺陷长度 ⩽1.5mm, 点状缺陷主轴尺
聚粉磁痕均显示清晰，检测效果良好。
寸 ⩽2mm。
图 2 磁粉检测原理示意
图 5 侧梁内腔 A1 型灵敏度试片验证检测效果
2 试验结果与讨论 由以上试验结果可见，采用新型便携式磁粉
2.1 转向架侧梁内腔焊缝检测 检测仪可以实现转向架侧梁内腔焊缝的检测。
选用转向架侧梁（见图 3）进行试验，其空 2.2 转向架横梁内腔焊缝检测
间狭窄，传统磁粉探伤仪用马蹄型探头很难伸入 选用转向架横梁（见图 6）进行试验，其空
到转向架侧梁内腔中进行检测。如图 4 所示，新 间狭窄传统磁粉探伤马蹄型探头很难伸入到其内
设计的专用长 V 型探头可以很容易地伸入到转向 腔中进行检测。如图 7 所示，新设计的专用长 V
架侧梁内腔中进行焊缝检测，其通过改变 V 型探 型探头可以很容易地伸入到横梁内腔中进行检测，
头的方向和位置，调整磁化区间，可适用于不同 通过改变 V 型探头的方向和位置，调整磁化区间，
方位的检测，检测灵敏度高，适用于各型车构架 实现不同方位的检测。
及部件的现场检测。
图 3 转向架侧梁内腔焊缝 图 6 转向架横梁内腔焊缝
104
2023 年 第45 卷 第3 期
无损检测
