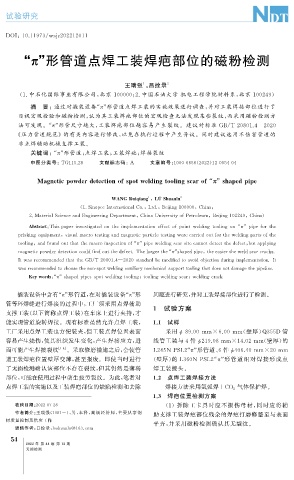

Page 92 - 无损检测2022年第十二期

试验研究

DOI : 10.11973 / ws j c202212011

“” 形管道点焊工装焊疤部位的磁粉检测
π

王瑞强 , 吕拴录 2
1

( 1. 中石化国际事业有限公司, 北京 100000 ; 2. 中国石油大学 机电工程学院材料系, 北京 100249 )

摘 要:通过对撬装设备“ π ” 形管道点焊工装的实施效果进行调查, 并对工装焊接部位进行了

目视宏观检验和磁粉检测, 认为其工装焊疤部位的宏观检查无法发现某些裂纹, 而采用磁粉检测方

法可发现。“ π ” 形管尺寸越大, 工装焊疤部位越容易产生裂纹。建议对标准 GB / T20801.4 — 2020
《 压力管道规范》的有关内容进行修改, 以免在执行过程中产生异议。同时建议选用不伤害管道的

非点焊辅助机械支撑工装。

关键词:“ π ” 形管道; 点焊工装; 工装焊疤; 焊接裂纹

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2022 ) 12-0054-04

Ma g netic p owder detectionofs p otweldin g toolin g scarof “ π ” sha p edp i p e

WANGRui q ian g LÜShuanlu 2
1
,

( 1.Sino p ecInternationalCo. , Ltd. , Bei j in g100000 , China ;

2.MaterialScienceandEn g ineerin gDe p artment , ChinaUniversit yofPetroleum , Bei j in g102249 , China )

Abstract : Thisp a p erinvesti g atedontheim p lementationeffectofp ointweldin gtoolin gon “ π ” p i p eforthe

p riskin ge q ui p ment , visualmacrotestin gandma g neticp articletestin gwerecarriedoutfortheweldin gp artsofthe

toolin g , andfoundoutthatthemacroins p ectionof “ π ” p i p eweldin g scarsitecannotdetectthedefect , buta pp l y in g

ma g neticp owderdetectioncouldfindoutthedefect.Thelar g erthe “ π ” sha p edp i p e , theeasiertheweldscarcracks.

ItwasrecommendedthattheGB / T20801.4 — 2020standardbemodifiedtoavoidob j ectiondurin g im p lementation.It

wasrecommendedtochoosethenon-s p otweldin g auxiliar ymechanicalsu pp orttoolin g thatdoesnotdama g ethe p i p eline.

Ke ywords :“ π ” sha p edp i p e ; s p otweldin g toolin g ; toolin gweldin gscar ; weldin gcrack
撬装设备中含有“ π ” 形管道, 在对撬装设备“ π ” 形 问题进行研究, 并对工装焊接部位进行了检测。
管等环焊缝进行焊接的过程中, 工厂须采用点焊辅助
1 试验方案
支撑工装( 以下简称点焊工装) 在车床上进行夹持, 才
能实现管道旋转焊接。现有标准虽然允许点焊工装, 1.1 试样

工厂采用点焊工装也方便装夹, 但工装点焊位置表面 采用 ϕ 89.00 mm×6.00 mm ( 壁厚) Q355D 管
容易产生烧伤, 使其组织发生变化, 产生焊接应力, 进 线管工装与 4 件 219.08mm×14.02mm ( 壁厚) 的

ϕ

而可能产生焊接裂纹 [ 1-6 ] 。采取修磨措施之后, 会使管 L245NPSL2 “ π ” 形管道、 6 件 406.40mm×20mm

ϕ
道工装焊疤位置壁厚变薄, 甚至报废。即使当时进行 ( 壁厚) 的 L360N PSL2 “ π ” 形管道组对焊接形成点

了无损检测确认该部位不存在裂纹, 但其仍然是薄弱 焊工装接头。
部位, 可能在使用过程中萌生疲劳裂纹。为此, 笔者对 1.2 点焊工装焊接方法
点焊工装的实施以及工装焊疤部位的缺陷检测和去除 焊接方法采用氩弧焊+CO 2 气体保护焊。
1.3 焊疤位置检测方案
( 1 )拆除工卡具时应不损伤母材, 同时应将辅

收稿日期: 2022-07-28
作者简介: 王瑞强( 1981- ), 男, 本科, 高级经济师, 主要从事钢 助支撑工装焊疤部位残余的焊疤打磨修整至与表面
材质量控制及供应工作
平齐, 并采用磁粉检测确认其无裂纹。
通信作者: 吕拴录, lvshuanlu@163.com
4
5

2022 年 第 44 卷 第 12 期

无损检测
