李光保,等:
药柱产品缺陷的激光错位散斑自动检测

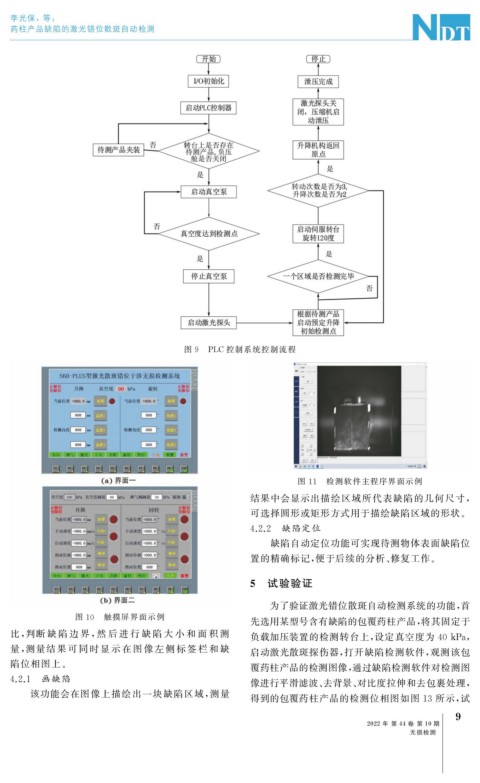

图 9 PLC 控制系统控制流程

图 11 检测软件主程序界面示例
结果中会显示出描绘区域所代表缺陷的几何尺寸,
可选择圆形或矩形方式用于描绘缺陷区域的形状。
4.2.2 缺陷定位
缺陷自动定位功能可实现待测物体表面缺陷位
置的精确标记, 便于后续的分析、 修复工作。

5 试验验证

为了验证激光错位散斑自动检测系统的功能, 首
图 10 触摸屏界面示例
先选用某型号含有缺陷的包覆药柱产品, 将其固定于
比, 判断 缺 陷 边 界, 然 后 进 行 缺 陷 大 小 和 面 积 测 负载加压装置的检测转台上, 设定真空度为 40kPa ,

量, 测量结 果 可 同 时 显 示 在 图 像 左 侧 标 签 栏 和 缺 启动激光散斑探伤器, 打开缺陷检测软件, 观测该包
陷位相图上。 覆药柱产品的检测图像, 通过缺陷检测软件对检测图
4.2.1 画缺陷 像进行平滑滤波、 去背景、 对比度拉伸和去包裹处理,
该功能会在图像上描绘出一块缺陷区域, 测量 得到的包覆药柱产品的检测位相图如图 13 所示, 试
