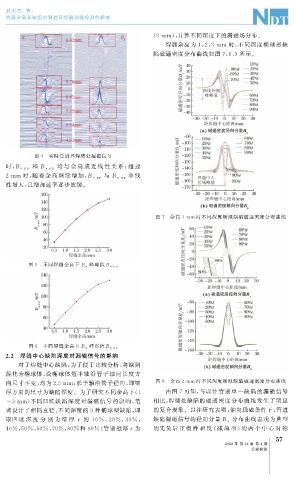

Page 95 - 无损检测2022年第四期
P. 95
郝大洋,等:
焊缝余高及缺陷对管道环焊缝漏磁检测的影响
10mm ), 计算不同深度下的漏磁场分布。
焊缝余高为 1 , 2 , 3mm 时, 不同深度椭球形缺
陷磁通密度分布曲线如图 7 , 8 , 9 所示。
图 4 实际管道环焊缝处漏磁信号
均 与 余 高 成 近 线 性 关 系; 超 过
时, B x _ p - p 和 B y _ p - p
非 线
2mm 时, 随着余 高继续增加, B x _ p - p 与 B y _ p - p
性增大, 且增加速率逐步放缓。
图 7 余高 1mm 时不同深度椭球缺陷磁通密度分布曲线
图 5 不同焊缝余高下 B x 峰峰值B x_ p - p
图 6 不同焊缝余高下 B y 峰谷值B y _ p - p
2.2 焊缝中心缺陷深度对漏磁信号的影响
对于焊缝中心缺陷, 为了便于比较分析, 将缺陷
简化为椭球体, 设椭球体短半轴沿管子轴向长度方
向尺寸不变, 均为2.5mm ; 长半轴沿管子径向, 即壁 图 8 余高 2mm 时不同深度椭球缺陷磁通密度分布曲线
由图 7 可知, 与以往管道单一缺陷的漏磁信号
厚方向的尺寸为缺陷深度。为了研究不同余高下( 1
~3mm ) 不同凹坑缺陷深度对漏磁信号的影响, 笔 相比, 焊缝处缺陷的磁通密度分布曲线发生了明显
者设计了相同直径、 不同深度的 9 种椭球型缺陷, 即 的复合现象。以往研究表明, 轴向励磁条件下, 管道
取凹 坑 深 度 分 别 为 壁 厚 t 的 10% , 20% , 30% , 缺陷漏磁信号的径向分量 B x 分布曲线表现为典型
40% , 50% , 60% , 70% , 80% 和 90% ( 管道壁厚t 为 的先负 后 正 极 性 相 反 ( 减 薄 型) 的 两 个 中 心 对 称
7
5
2022 年 第 44 卷 第 4 期
无损检测
