高祥熙, 等:

中子照相图像质量评价方法及其应用

示器和灵敏度指示器。
表 3 G 值的划分
G 值 缝隙尺寸 / mm
1 0.150
2 0.130
3 0.100
4 0.076
5 0.051
6 0.025
7 0.013

( 2 )中子束的方向应尽可能垂直于胶片平面。

( 3 )推荐使用 Gd屏作为中子转换屏。

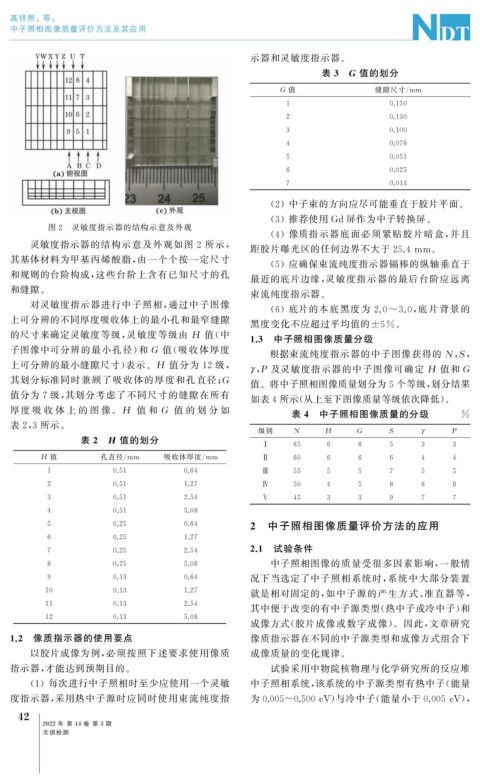

图 2 灵敏度指示器的结构示意及外观
( 4 )像质指示器底面必须紧贴胶片暗盒, 并且
灵敏度指示器的结构示意及外观如图 2 所示,
距胶片曝光区的任何边界不大于 25.4mm 。
其基体材料为甲基丙烯酸脂, 由一个个按一定尺寸
( 5 )应确保束流纯度指示器镉棒的纵轴垂直于
和规则的台阶构成, 这些台阶上含有已知尺寸的孔
最近的底片边缘, 灵敏度指示器的最后台阶应远离
和缝隙。
束流纯度指示器。
对灵敏度指示器进行中子照相, 通过中子图像 ( 6 )底片的本底黑度为 2.0~3.0 , 底片背景的

上可分辨的不同厚度吸收体上的最小孔和最窄缝隙
黑度变化不应超过平均值的 ±5% 。
的尺寸来确定灵敏度等级, 灵敏度等级由 H 值( 中
1.3 中子照相图像质量分级
子图像中可分辨的最小孔径) 和 G 值( 吸收体厚度
根据束流纯度指示器的中子图像获得的 N , S ,
上可分辨的最小缝隙尺寸) 表示。 H 值分为 12 级,
γ , P 及灵敏度指示器的中子图像可确定 H 值和 G
其划分标准同时兼顾了吸收体的厚度和孔直径; G
值。将中子照相图像质量划分为5个等级, 划分结果
值分为 7 级, 其划分考虑了不同尺寸的缝隙在所有
如表4所示( 从上至下图像质量等级依次降低)。
厚度 吸 收 体 上 的 图 像。 H 值 和 G 值 的 划 分 如 表 4 中子照相图像质量的分级 %
表 2 , 3 所示。
级别 N H G S γ P
表 2 H 值的划分
Ⅰ 65 6 6 5 3 3
H 值 孔直径 / mm 吸收体厚度 / mm Ⅱ 60 6 6 6 4 4
1 0.51 0.64 Ⅲ 55 5 5 7 5 5
2 0.51 1.27 Ⅳ 50 4 5 8 6 6
3 0.51 2.54 Ⅴ 45 3 3 9 7 7
4 0.51 5.08
5 0.25 0.64 2 中子照相图像质量评价方法的应用
6 0.25 1.27
2.1 试验条件
7 0.25 2.54
中子照相图像的质量受很多因素影响, 一般情
8 0.25 5.08
9 0.13 0.64 况下当选定了中子照相系统时, 系统中大部分装置
10 0.13 1.27
就是相对固定的, 如中子源的产生方式、 准直器等,
11 0.13 2.54
其中便于改变的有中子源类型( 热中子或冷中子) 和
12 0.13 5.08
成像方式( 胶片成像或数字成像)。因此, 文章研究
1.2 像质指示器的使用要点 像质指示器在不同的中子源类型和成像方式组合下
以胶片成像为例, 必须按照下述要求使用像质 成像质量的变化规律。
指示器, 才能达到预期目的。 试验采用中物院核物理与化学研究所的反应堆

( 1 )每次进行中子照相时至少应使用一个灵敏 中子照相系统, 该系统的中子源类型有热中子( 能量
度指示器, 采用热中子源时应同时使用束流纯度指 为0.005~0.500eV ) 与冷中子( 能量小于 0.005eV ),
