试验研究

DOI : 10.11973 / ws j c202203005

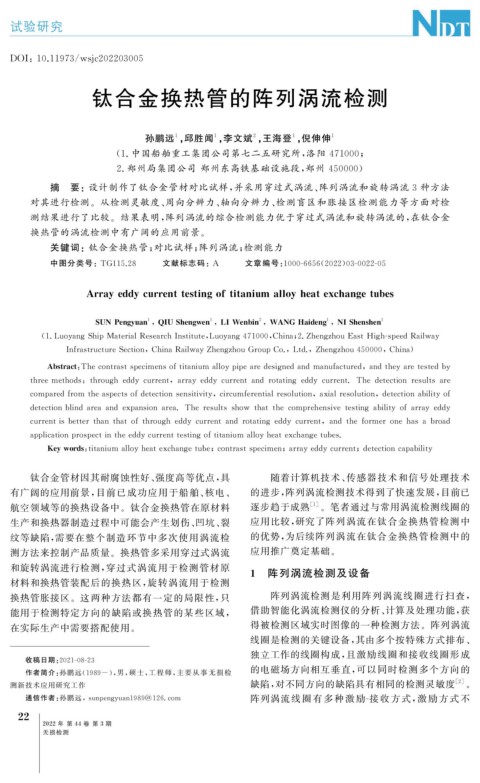

钛合金换热管的阵列涡流检测

孙鹏远 , 邱胜闻 , 李文斌 , 王海登 , 倪伸伸 1
1
2
1
1

( 1. 中国船舶重工集团公司第七二五研究所, 洛阳 471000 ;

2. 郑州局集团公司 郑州东高铁基础设施段, 郑州 450000 )

摘 要:设计制作了钛合金管材对比试样, 并采用穿过式涡流、 阵列涡流和旋转涡流 3 种方法
对其进行检测。从检测灵敏度、 周向分辨力、 轴向分辨力、 检测盲区和胀接区检测能力等方面对检
测结果进行了比较。结果表明, 阵列涡流的综合检测能力优于穿过式涡流和旋转涡流的, 在钛合金
换热管的涡流检测中有广阔的应用前景。
关键词:钛合金换热管; 对比试样; 阵列涡流; 检测能力

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2022 ) 03-0022-05

Arra y edd y currenttestin g oftitaniumallo yheatexchan g etubes

1
1
2
1
SUNPen gy uan , IUShen g wen , LIWenbin , WANGHaiden g NIShenshen 1
,
Q

( 1.Luo y an gShi p MaterialResearchInstitute , Luo y an g471000 , China ; 2.Zhen g zhouEastHi g h-s p eedRailwa y

InfrastructureSection , ChinaRailwa yZhen g zhouGrou pCo. , Ltd. , Zhen g zhou450000 , China )

Abstract : Thecontrasts p ecimensoftitaniumallo yp i p earedesi g nedandmanufactured , andthe yaretestedb y

threemethods : throu g hedd ycurrent , arra yedd ycurrentandrotatin gedd ycurrent.Thedetectionresultsare

com p aredfromtheas p ectsofdetectionsensitivit y , circumferentialresolution , axialresolution , detectionabilit yof

detectionblindareaandex p ansionarea.Theresultsshowthatthecom p rehensivetestin gabilit yofarra yedd y

currentisbetterthanthatofthrou g hedd ycurrentandrotatin gedd ycurrent , andtheformeronehasabroad

a pp licationp ros p ectintheedd y currenttestin goftitaniumallo yheatexchan g etubes.

Ke ywords : titaniumallo yheatexchan g etube ; contrasts p ecimen ; arra yedd y current ; detectionca p abilit y
钛合金管材因其耐腐蚀性好、 强度高等优点, 具 随着计算机技术、 传感器技术和信号处理技术
有广阔的应用前景, 目前已成功应用于船舶、 核电、 的进步, 阵列涡流检测技术得到了快速发展, 目前已
航空领域等的换热设备中。钛合金换热管在原材料 逐步趋于成熟 [ 1 ] 。笔者通过与常用涡流检测线圈的
生产和换热器制造过程中可能会产生划伤、 凹坑、 裂 应用比较, 研究了阵列涡流在钛合金换热管检测中
纹等缺陷, 需要在整个制造环节中多次使用涡流检 的优势, 为后续阵列涡流在钛合金换热管检测中的
测方法来控制产品质量。换热管多采用穿过式涡流 应用推广奠定基础。
和旋转涡流进行检测, 穿过式涡流用于检测管材原
1 阵列涡流检测及设备
材料和换热管装配后的换热区, 旋转涡流用于检测
换热管胀接区。这两种方法都有一定的局限性, 只 阵列涡流检测是利用阵列涡流线圈进行扫查,
借助智能化涡流检测仪的分析、 计算及处理功能, 获
能用于检测特定方向的缺陷或换热管的某些区域,
得被检测区域实时图像的一种检测方法。阵列涡流
在实际生产中需要搭配使用。
线圈是检测的关键设备, 其由多个按特殊方式排布、
独立工作的线圈构成, 且激励线圈和接收线圈形成
收稿日期: 2021-08-23
作者简介: 孙鹏远( 1989- ), 男, 硕士, 工程师, 主要从事无损检 的电磁场方向相互垂直, 可以同时检测多个方向的
测新技术应用研究工作 缺陷, 对不同方向的缺陷具有相同的检测灵敏度 [ 2 ] 。
阵列涡流 线 圈 有 多 种 激 励 - 接 收 方 式, 激 励 方 式 不

通信作者: 孙鹏远, sun p en gy uan1989@126.com
