吴卓桥, 等:

红外热波检测技术在文物保护中的应用

平面蓄热系数e 值分布, 在 5.5mm 深度处仍有一

些裂纹、 空鼓区域, 并且泥仗层后面的木框开始隐约

出现, 在6.3mm 深度处木架结构已经逐渐清晰, 在
9.6mm 深度处已经清晰可见, 表明绘画作品仍然

很好地附着在木架结构上。从图3 ( b ), 3 ( c ) 中可看
到有4块区域并未见到木架结构, 这是因为这些区
域材料的热扩散率较低。
3.1.2 “ 醉归乐舞图” 的检测
检测对象为陕西蒲城元代墓室壁画东墙上的整

幅壁画“ 醉归乐舞图”,东墙壁画可见光照片如图4

( a ) 所示。壁画尺寸约为1.3m×1.82m ( 长×宽),
由于壁画尺寸较大, 因此分区域多次采集图像, 热像

仪单次采集视场约为35cm×45cm , 整面东墙共进

行了24次分区采集, 壁画现场检测中使用两盏功率

为1000W 的卤钨灯作为方波激励源, 设置激励持

续时间为30s , 采集时间为180s ( 包含升温及降温
过 程), 采集频率为10Hz 。 后期经过加热非均匀校

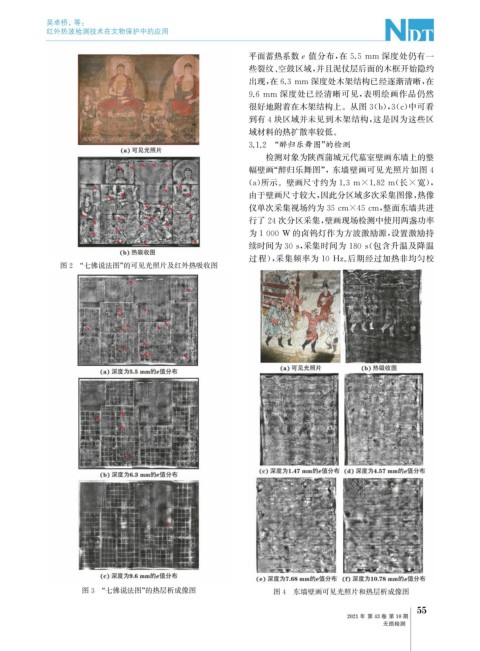

图2 “ 七佛说法图” 的可见光照片及红外热吸收图

图3 “ 七佛说法图” 的热层析成像图 图4 东墙壁画可见光照片和热层析成像图
