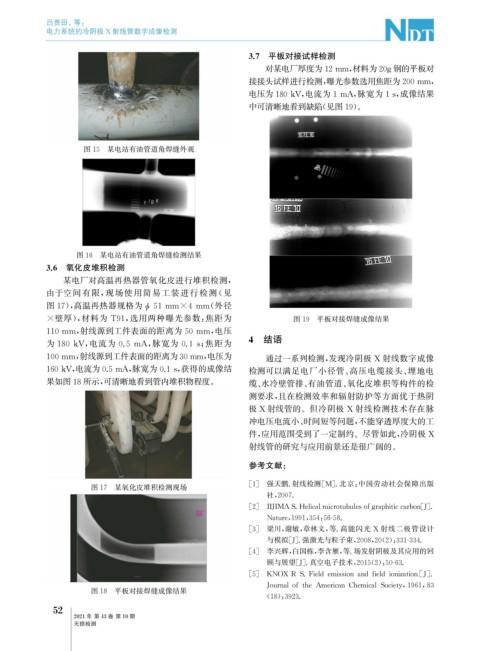

吕贵田, 等:

电力系统的冷阴极 X 射线管数字成像检测

3.7 平板对接试样检测

对某电厂厚度为12mm , 材料为20 g 钢的平板对

接接头试样进行检测, 曝光参数选用焦距为200mm ,
电压为180kV , 电流为1mA , 脉宽为1s , 成像结果

中可清晰地看到缺陷( 见图19 )。

图15 某电站有油管道角焊缝外观

图16 某电站有油管道角焊缝检测结果
3.6 氧化皮堆积检测
某电厂对高温再热器管氧化皮进行堆积检测,
由于空间有限, 现场使用简易工装进行检测 ( 见

图17 ), 高温再热器规格为 ϕ 51mm×4mm ( 外径
×壁厚), 材料为 T91 , 选用两种曝光参数: 焦距为 图19 平板对接焊缝成像结果

110mm , 射线源到工件表面的距离为50mm , 电压

为180kV , 电流为 0.5mA , 脉宽为 0.1s ; 焦距为 4 结语

100mm , 射线源到工件表面的距离为30mm , 电压为 通过一系列检测, 发现冷阴极 X 射线数字成像

160kV , 电流为0.5mA , 脉宽为0.1s , 获得的成像结 检测可以满足电厂小径管、 高压电缆接头、 埋地电
果如图18所示, 可清晰地看到管内堆积物程度。 缆、 水冷壁管排、 有油管道、 氧化皮堆积等构件的检
测要求, 且在检测效率和辐射防护等方面优于热阴
极 X 射线管的。但冷阴极 X 射线检测技术存在脉
冲电压电流小、 时间短等问题, 不能穿透厚度大的工
件, 应用范围受到了一定制约。尽管如此, 冷阴极 X
射线管的研究与应用前景还是很广阔的。
参考文献:

[ 1 ] 强天鹏. 射线检测[ M ] . 北京: 中国劳动社会保障出版
图17 某氧化皮堆积检测现场
社, 2007.

[ 2 ] IIJIMAS.Helicalmicrotubulesof g ra p hiticcarbon [ J ] .
Nature , 1991 , 354 : 56-58.
[ 3 ] 梁川, 谢敏, 章林文, 等. 高能闪光 X 射线二极管设计
与模拟[ J ] . 强激光与粒子束, 2008 , 20 ( 2 ): 331-334.
[ 4 ] 李兴辉, 白国栋, 李含雁, 等. 场发射阴极及其应用的回
顾与展望[ J ] . 真空电子技术, 2015 ( 2 ): 50-63.

[ 5 ] KNOXR S.Fieldemissionandfieldionization [ J ] .

Journalofthe American ChemicalSociet y , 1961 , 83
图18 平板对接焊缝成像结果
( 18 ): 3923.
