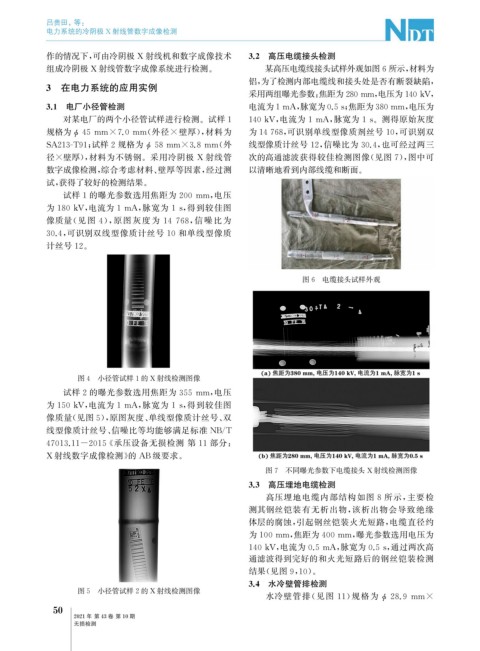

Page 92 - 无损检测2021年第十期

吕贵田, 等:

电力系统的冷阴极 X 射线管数字成像检测

作的情况下, 可由冷阴极 X 射线机和数字成像技术 3.2 高压电缆接头检测
组成冷阴极 X 射线管数字成像系统进行检测。 某高压电缆线接头试样外观如图6所示, 材料为
铝, 为了检测内部电缆线和接头处是否有断裂缺陷,
3 在电力系统的应用实例
采用两组曝光参数: 焦距为280mm , 电压为140kV ,
3.1 电厂小径管检测 电流为1mA , 脉宽为0.5s ; 焦距为380mm , 电压为

对某电厂的两个小径管试样进行检测。试样1 140kV , 电流为1mA , 脉宽为1s 。测得原始灰度

规格为 ϕ 45mm×7.0mm ( 外径 × 壁厚), 材料为 为14768 , 可识别单线型像质剂丝号 10 , 可识别双

SA213-T91 ; 试样2规格为 ϕ 58mm×3.8mm ( 外 线型像质计丝号 12 , 信噪比为 30.4 , 也可经过两三

径×壁厚), 材料为不锈钢。采用冷阴极 X 射线管 次的高通滤波获得较佳检测图像( 见图 7 ), 图中可
数字成像检测, 综合考虑材料、 壁厚等因素, 经过测 以清晰地看到内部线缆和断面。
试, 获得了较好的检测结果。

试样1的曝光参数选用焦距为 200mm , 电压

为180kV , 电流为1mA , 脉宽为 1s , 得到较佳图

像质量( 见 图 4 ), 原 图 灰 度 为 14768 , 信 噪 比 为
30.4 , 可识别双线型像质计丝号 10 和单线型像质
计丝号12 。
图6 电缆接头试样外观

图4 小径管试样1的 X 射线检测图像
试样2的曝光参数选用焦距为 355mm , 电压

为150kV , 电流为1mA , 脉宽为 1s , 得到较佳图
像质量( 见图5 ), 原图灰度、 单线型像质计丝号、 双

线型像质计丝号、 信噪比等均能够满足标准 NB / T

47013.11-2015 《 承压设备无损检测 第 11 部分:
X 射线数字成像检测》 的 AB级要求。
图7 不同曝光参数下电缆接头 X 射线检测图像
3.3 高压埋地电缆检测
高压埋地电缆内部结构如图 8 所示, 主要检
测其钢丝铠装有无析出物, 该析出物会导致绝缘
体层的腐蚀, 引起钢丝铠装火光短路, 电缆直径约

为100mm , 焦距为400mm , 曝光参数选用电压为

140kV , 电流为0.5mA , 脉宽为0.5s , 通过两次高
通滤波得到完好的和火光短路后的钢丝铠装检测
结果( 见图9 , 10 )。
3.4 水冷壁管排检测
图5 小径管试样2的 X 射线检测图像
水冷壁管排( 见图 11 ) 规格为 ϕ 28.9 mm×
5
0

2021年 第43卷 第10期
无损检测
