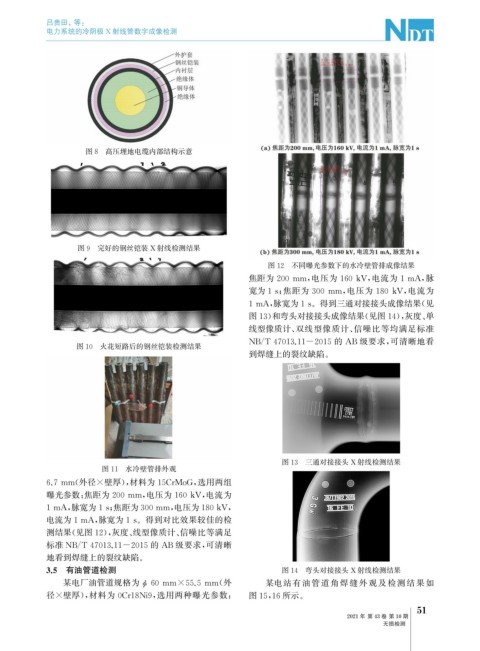

吕贵田, 等:

电力系统的冷阴极 X 射线管数字成像检测

图8 高压埋地电缆内部结构示意

图9 完好的钢丝铠装 X 射线检测结果

图12 不同曝光参数下的水冷壁管排成像结果

焦距为 200mm , 电压为 160kV , 电流为 1mA , 脉

宽为1s ; 焦距为 300mm , 电压为 180kV , 电流为

1mA , 脉宽为1s 。得到三通对接接头成像结果( 见
图13 ) 和弯头对接接头成像结果( 见图14 ), 灰度、 单
线型像质计、 双线型像质计、 信噪比等均满足标准

NB / T47013.11-2015 的 AB 级要求, 可清晰地看
图10 火花短路后的钢丝铠装检测结果
到焊缝上的裂纹缺陷。

图13 三通对接接头 X 射线检测结果
图11 水冷壁管排外观
6.7mm ( 外径×壁厚), 材料为15CrMoG , 选用两组

曝光参数: 焦距为200mm , 电压为160kV , 电流为

1mA , 脉宽为1s ; 焦距为300mm , 电压为180kV ,
电流为1mA , 脉宽为1s 。得到对比效果较佳的检

测结果( 见图12 ), 灰度、 线型像质计、 信噪比等满足

标准 NB / T47013.11-2015的 AB 级要求, 可清晰
地看到焊缝上的裂纹缺陷。
3.5 有油管道检测 图14 弯头对接接头 X 射线检测结果

某电厂油管道规格为 ϕ 60mm×55.5mm ( 外 某电站有油管道 角 焊 缝 外 观 及 检 测 结 果 如

径×壁厚), 材料为 0Cr18Ni9 , 选用两种曝光参数: 图15 , 16所示。
