试验研究

DOI : 10.11973 / ws j c202110001

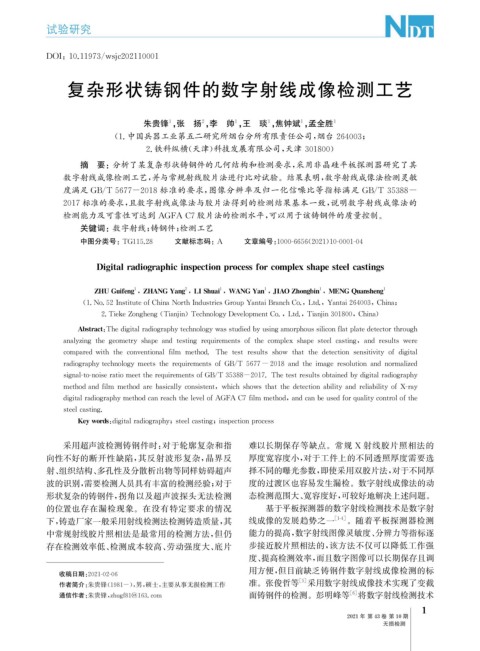

复杂形状铸钢件的数字射线成像检测工艺

朱贵锋 , 张 扬 , 李 帅 , 王 琰 , 焦钟斌 , 孟全胜 1
1
1
2
1
1

( 1. 中国兵器工业第五二研究所烟台分所有限责任公司, 烟台 264003 ;

2. 铁科纵横( 天津) 科技发展有限公司, 天津 301800 )

摘 要: 分析了某复杂形状铸钢件的几何结构和检测要求, 采用非晶硅平板探测器研究了其
数字射线成像检测工艺, 并与常规射线胶片法进行比对试验。结果表明, 数字射线成像法检测灵敏

度满足 GB / T5677-2018标准的要求, 图像分辨率及归一化信噪比等指标满足 GB / T35388-
2017标准的要求, 且数字射线成像法与胶片法得到的检测结果基本一致, 说明数字射线成像法的

检测能力及可靠性可达到 AGFAC7胶片法的检测水平, 可以用于该铸钢件的质量控制。

关键词: 数字射线; 铸钢件; 检测工艺

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2021 ) 10-0001-04

Di g italradio g ra p hicins p ection p rocessforcom p lexsha p esteelcastin g s

1
1
2
1
1
ZHUGuifen g ZHANGYan g LIShuai , WANGYan , JIAOZhon g bin , MENGQ uanshen g 1
,
,

( 1.No.52InstituteofChinaNorthIndustriesGrou pYantaiBranchCo. , Ltd. , Yantai264003 , China ;

2.TiekeZon g hen g ( Tian j in ) Technolo gyDevelo p mentCo. , Ltd. , Tian j in301800 , China )

Abstract : Thedi g italradio g ra p h y technolo gywasstudiedb y usin g amor p houssiliconflat p latedetectorthrou g h

anal y zin gtheg eometr ysha p eandtestin gre q uirementsofthecom p lexsha p esteelcastin g , andresults were

com p aredwiththeconventionalfilm method.Thetestresultsshow thatthedetectionsensitivit yofdi g ital

radio g ra p h y technolo gy meetsthere q uirementsofGB / T5677-2018andtheima g eresolutionandnormalized

si g nal-to-noiseratiomeetthere q uirementsofGB / T35388-2017.Thetestresultsobtainedb ydi g italradio g ra p h y

methodandfilm methodarebasicall yconsistent , whichshowsthatthedetectionabilit yandreliabilit yofX-ra y

di g italradio g ra p h ymethodcanreachthelevelofAGFAC7film method , andcanbeusedfor q ualit y controlofthe

steelcastin g .

Ke ywords : di g italradio g ra p h y ; steelcastin g ; ins p ectionp rocess
采用超声波检测铸钢件时: 对于轮廓复杂和指 难以长期保存等缺点。常规 X 射线胶片照相法的
向性不好的断开性缺陷, 其反射波形复杂, 晶界反 厚度宽容度小, 对于工件上的不同透照厚度需要选
射、 组织结构、 多孔性及分散析出物等同样妨碍超声 择不同的曝光参数, 即使采用双胶片法, 对于不同厚
波的识别, 需要检测人员具有丰富的检测经验; 对于 度的过渡区也容易发生漏检。数字射线成像法的动
形状复杂的铸钢件, 拐角以及超声波探头无法检测 态检测范围大、 宽容度好, 可较好地解决上述问题。
的位置也存在漏检现象。在没有特定要求的情况 基于平板探测器的数字射线检测技术是数字射
下, 铸造厂家一般采用射线检测法检测铸造质量, 其 线成像的发展趋势之一 [ 1-4 ] 。随着平板探测器检测
中常规射线胶片照相法是最常用的检测方法, 但仍 能力的提高, 数字射线图像灵敏度、 分辨力等指标逐
存在检测效率低、 检测成本较高、 劳动强度大、 底片 步接近胶片照相法的, 该方法不仅可以降低工作强
度、 提高检测效率, 而且数字图像可以长期保存且调
用方便, 但目前缺乏铸钢件数字射线成像检测的标
收稿日期: 2021-02-06
作者简介: 朱贵锋( 1981- ), 男, 硕士, 主要从事无损检测工作 准。张俊哲等 [ 5 ] 采用数字射线成像技术实现了变截
面铸钢件的检测。彭明峰等 [ 6 ] 将数字射线检测技术
通信作者: 朱贵锋, zhu g f81@163.com
