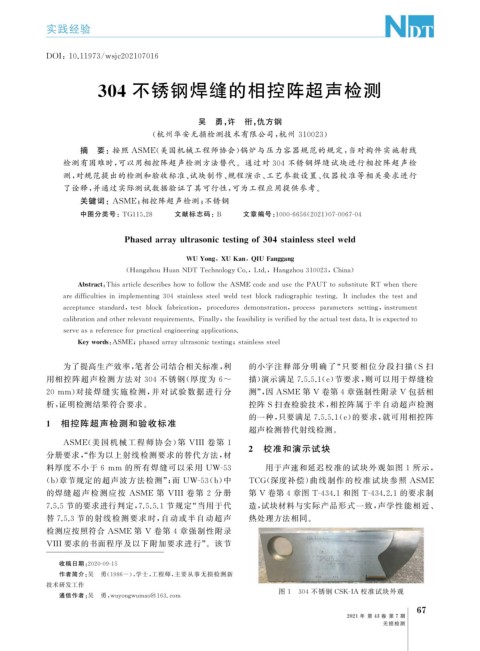

实践经验

DOI : 10.11973 / ws j c202107016

304 不锈钢焊缝的相控阵超声检测

吴 勇, 许 衎, 仇方钢

( 杭州华安无损检测技术有限公司, 杭州 310023 )

摘 要:按照 ASME ( 美国机械工程师协会) 锅炉与压力容器规范的规定, 当对构件实施射线
检测有困难时, 可以用相控阵超声检测方法替代。通过对 304 不锈钢焊缝试块进行相控阵超声检
测, 对规范提出的检测和验收标准、 试块制作、 规程演示、 工艺参数设置、 仪器校准等相关要求进行
了诠释, 并通过实际测试数据验证了其可行性, 可为工程应用提供参考。

关键词: ASME ; 相控阵超声检测; 不锈钢

中图分类号: TG115.28 文献标志码: B 文章编号: 1000-6656 ( 2021 ) 07-0067-04

Phasedarra yultrasonictestin g of304stainlesssteelweld

Q
,
WUYon g XUKan , IUFan gg an g

( Han g zhouHuanNDTTechnolo gyCo. , Ltd. , Han g zhou310023 , China )

Abstract : ThisarticledescribeshowtofollowtheASMEcodeandusethePAUTtosubstituteRT whenthere

aredifficultiesinim p lementin g304stainlesssteelweldtestblockradio g ra p hictestin g .Itincludesthetestand

acce p tancestandard , test block fabrication , p rocedures demonstration , p rocess p arameters settin g , instrument

calibrationandotherrelevantre q uirements.Finall y , thefeasibilit y isverifiedb y theactualtestdata.Itisex p ectedto

serveasareferencefor p racticalen g ineerin ga pp lications.

Ke ywords : ASME ; p hasedarra yultrasonictestin g ; stainlesssteel
为了提高生产效率, 笔者公司结合相关标准, 利 的小字注释部分 明确了“ 只要相位分段扫描( S 扫
用相控阵超声检测方法对 304 不锈钢( 厚度为 6~ 描) 演示满足 7.5.5.1 ( e ) 节要求, 则可以用于焊缝检

20mm ) 对接焊缝实施检测, 并对试验数据 进行分 测”, 因 ASME 第 V 卷第 4 章强制性附录 V 包括相
析, 证明检测结果符合要求。 控阵 S 扫查检验技术, 相控阵属于半自动超声检测
的一种, 只要满足 7.5.5.1 ( e ) 的要求, 就可用相控阵
1 相控阵超声检测和验收标准
超声检测替代射线检测。
ASME ( 美国机械工程师协会) 第 VIII卷第 1 2 校准和演示试块
分册要求,“ 作为以上射线检测要求的替代方法, 材

料厚度不小于 6 mm 的所有焊缝可以采用 UW-53 用于声速和延迟校准的试块外观如图 1 所示,
( b ) 章节规定的超声波方法检测”; 而 UW-53 ( b ) 中 TCG ( 深度补偿) 曲线制作的校准试块参照 ASME
的焊缝 超 声 检 测 应 按 ASME 第 VIII 卷 第 2 分 册 第 V 卷第 4 章图 T-434.1 和图 T-434.2.1 的要求制
7.5.5 节的要求进行判定, 7.5.5.1 节规定“ 当用于代 造, 试块材料与实际产品形式一致, 声学性能相近、
替 7.5.3 节的射线检测要求时, 自动或半自动超声 热处理方法相同。
检测应按照符合 ASME 第 V 卷第 4 章强制性附录
VIII要求的书面程序及以下附加要求进行”。该节

收稿日期: 2020-09-15
作者简介: 吴 勇( 1986- ), 学士, 工程师, 主要从事无损检测新
技术研发工作
图 1 304 不锈钢 CSK-IA 校准试块外观
通信作者: 吴 勇, wu y on g wumao@163.com
7
6

2021 年 第 43 卷 第 7 期
无损检测
