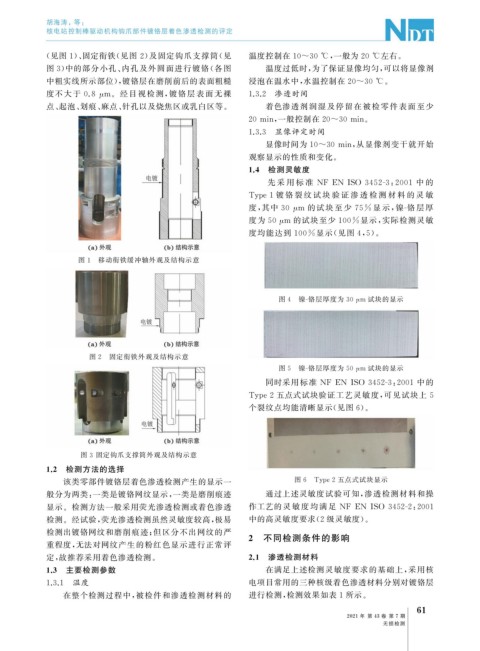

Page 103 - 无损检测2021年第七期

胡海涛, 等:

核电站控制棒驱动机构钩爪部件镀铬层着色渗透检测的评定

( 见图 1 )、 固定衔铁( 见图 2 ) 及固定钩爪支撑筒( 见 温度控制在 10~30 ℃ , 一般为 20 ℃ 左右。

图3 ) 中的部分小孔、 内孔及外圆面进行镀铬( 各图 温度过低时, 为了保证显像均匀, 可以将显像剂

中粗实线所示部位), 镀铬层在磨削前后的表面粗糙 浸泡在温水中, 水温控制在 20~30 ℃ 。

度不大于 0.8 μ m 。经目视检测, 镀铬层 表 面 无 裸 1.3.2 渗透时间
点、 起泡、 划痕、 麻点、 针孔以及烧焦区或乳白区等。 着色渗透剂润湿及停留在被检零件表面至少

20min , 一般控制在 20~30min 。
1.3.3 显像评定时间
显像时间为 10~30min , 从显像剂变干就开始

观察显示的性质和变化。
1.4 检测灵敏度

先 采 用 标 准 NFENISO3452-3 : 2001 中 的

T yp e1 镀 铬 裂 纹 试 块 验 证 渗 透 检 测 材 料 的 灵 敏

度, 其中 30 μ m 的 试 块 至 少 75% 显 示, 镍 - 铬 层 厚
度为 50 μ m 的试块至少 100% 显示, 实际检测灵敏

度均能达到 100% 显示( 见图 4 , 5 )。
图 1 移动衔铁缓冲轴外观及结构示意

图 4 镍 - 铬层厚度为 30 μ m 试块的显示

图 2 固定衔铁外观及结构示意

图 5 镍 - 铬层厚度为 50 μ m 试块的显示

同时采用标准 NFENISO3452-3 : 2001 中的

T yp e2 五点式试块验证工艺灵敏度, 可见试块上 5
个裂纹点均能清晰显示( 见图 6 )。

图 3 固定钩爪支撑筒外观及结构示意
1.2 检测方法的选择

该类零部件镀铬层着色渗透检测产生的显示一 图 6 T yp e2 五点式试块显示
般分为两类: 一类是镀铬网纹显示, 一类是磨削痕迹 通过上述灵敏度试验可知, 渗透检测材料和操

显示。检测方法一般采用荧光渗透检测或着色渗透 作工艺的 灵 敏 度 均 满 足 NFENISO3452-2 : 2001
检测。经试验, 荧光渗透检测虽然灵敏度较高, 极易 中的高灵敏度要求( 2 级灵敏度)。
检测出镀铬网纹和磨削痕迹; 但区分不出网纹的严
2 不同检测条件的影响
重程度, 无法对网纹产生的粉红色显示进行正常评
定, 故推荐采用着色渗透检测。 2.1 渗透检测材料
1.3 主要检测参数 在满足上述检测灵敏度要求的基础上, 采用核
1.3.1 温度 电项目常用的三种核级着色渗透材料分别对镀铬层
在整个检测过程中, 被检件和渗透检测材料的 进行检测, 检测效果如表 1 所示。
1
6

2021 年 第 43 卷 第 7 期
无损检测
