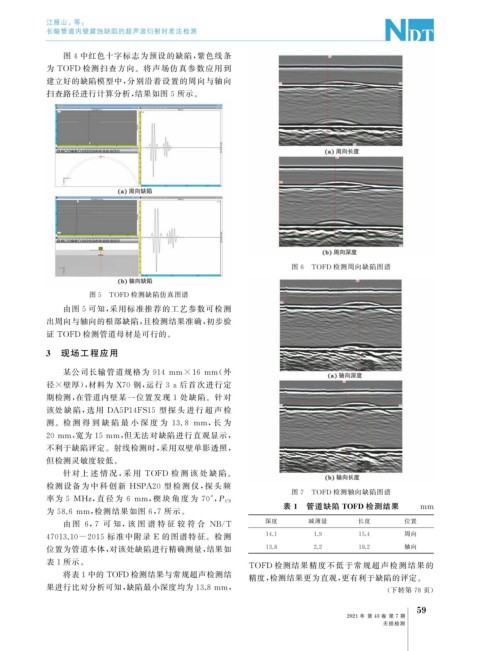

江雁山, 等:

长输管道内壁腐蚀缺陷的超声波衍射时差法检测

图 4 中红色十字标志为预设的缺陷, 紫色线条
为 TOFD 检测扫查方向。将声场仿真参数应用到
建立好的缺陷模型中, 分别沿着设置的周向与轴向
扫查路径进行计算分析, 结果如图 5 所示。

图 6 TOFD 检测周向缺陷图谱

图 5 TOFD 检测缺陷仿真图谱
由图 5 可知, 采用标准推荐的工艺参数可检测
出周向与轴向的根部缺陷, 且检测结果准确, 初步验

证 TOFD 检测管道母材是可行的。
3 现场工程应用

某公司长输管道规格为 914 mm×16 mm ( 外

径 × 壁厚), 材料为 X70 钢, 运行 3a 后首次进行定
期检测, 在管道内壁某一位置发现 1 处缺陷。针对
该处 缺 陷, 选 用 DA5P14FS15 型 探 头 进 行 超 声 检
测。检 测 得 到 缺 陷 最 小 深 度 为 13.8 mm , 长 为

20mm , 宽为 15mm , 但无法对缺陷进行直观显示,
不利于缺陷评定。射线检测时, 采用双壁单影透照,
但检测灵敏度较低。
针对 上 述 情 况, 采 用 TOFD 检 测 该 处 缺 陷。
检测设备 为 中 科 创 新 HSPA20 型 检 测 仪, 探 头 频
图 7 TOFD 检测轴向缺陷图谱

率为 5 MHz , 直 径 为 6 mm , 楔 块 角 度 为 70° , P CS
表 1 管道缺陷 TOFD 检测结果
mm
为 58.6mm , 检测结果如图 6 , 7 所示。
深度 减薄量 长度 位置

由 图 6 , 7 可 知, 该 图 谱 特 征 较 符 合 NB / T
47013.10-2015 标准中附录 E 的图谱特征。检测 14.1 1.9 15.4 周向
位置为管道本体, 对该处缺陷进行精确测量, 结果如 13.8 2.2 18.2 轴向
表 1 所示。
TOFD 检测结果精度不低于常规超声检测结果的
将表1中的 TOFD 检测结果与常规超声检测结
精度, 检测结果更为直观, 更有利于缺陷的评定。

果进行比对分析可知, 缺陷最小深度均为 13.8mm ,
( 下转第 78 页)
