Page 96 - 无损检测2021年第七期
P. 96

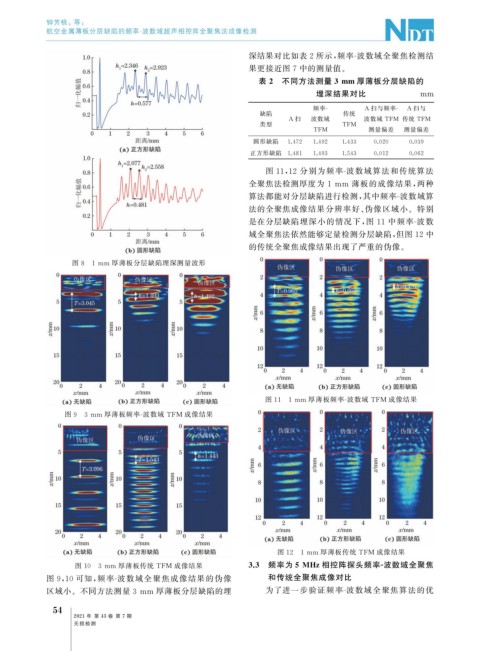

钟芳桃, 等:
航空金属薄板分层缺陷的频率 - 波数域超声相控阵全聚焦法成像检测
深结果对比如表 2 所示, 频率 - 波数域全聚焦检测结
果更接近图 7 中的测量值。
表 2 不同方法测量 3mm 厚薄板分层缺陷的
埋深结果对比 mm
频率 - A 扫与频率 - A 扫与
缺陷 传统
A 扫 波数域 波数域 TFM 传统 TFM
类型 TFM
TFM 测量偏差 测量偏差
圆形缺陷 1.472 1.492 1.433 0.020 0.039
正方形缺陷 1.481 1.493 1.543 0.012 0.062
图 11 , 12 分别为频率 - 波数域算法和传统算法
全聚焦法检测厚度为 1 mm 薄板的成像结果, 两种
算法都能对分层缺陷进行检测, 其中频率 - 波数域算
法的全聚焦成像结果分辨率好、 伪像区域小。特别
是在分层缺陷埋深小的情况下, 图 11 中频率 - 波数
域全聚焦法依然能够定量检测分层缺陷, 但图 12 中
的传统全聚焦成像结果出现了严重的伪像。
图 8 1mm 厚薄板分层缺陷埋深测量波形
图 11 1mm 厚薄板频率 - 波数域 TFM 成像结果
图 9 3mm 厚薄板频率 - 波数域 TFM 成像结果
图 12 1mm 厚薄板传统 TFM 成像结果
图 10 3mm 厚薄板传统 TFM 成像结果 3.3 频率为5MHz相控阵探头频率 - 波数域全聚焦
图 9 , 10 可知, 频率 - 波数域全聚焦成像结果的伪像 和传统全聚焦成像对比
区域小。不同方法测量 3mm 厚薄板分层缺陷的埋 为了进一步验证频率 - 波数域全聚焦算法的优
4
5
2021 年 第 43 卷 第 7 期
无损检测
