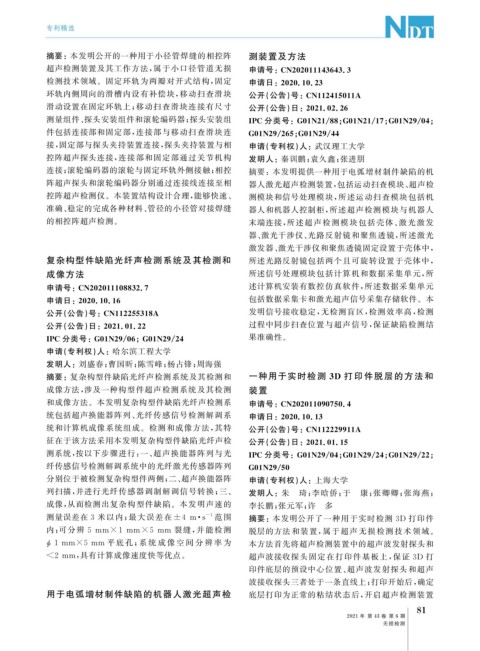

Page 123 - 无损检测 2021年第六期

专利精选

摘要:本发明公开的一种用于小径管焊缝的相控阵 测装置及方法

超声检测装置及其工作方法, 属于小口径管道无损 申请号: CN202011143643.3

检测技术领域。固定环轨为两瓣对开式结构, 固定 申请日: 2020.10.23

环轨内侧周向的滑槽内设有补偿块, 移动扫查滑块 公开( 公告) 号: CN112415011A

滑动设置在固定环轨上; 移动扫查滑块连接有尺寸 公开( 公告) 日: 2021.02.26

测量组件、 探头安装组件和滚轮编码器; 探头安装组 IPC 分类号: G01N21 / 88 ; G01N21 / 17 ; G01N29 / 04 ;

件包括连接部和固定部, 连接部与移动扫查滑块连 G01N29 / 265 ; G01N29 / 44
接, 固定部与探头夹持装置连接, 探头夹持装置与相 申请( 专利权) 人:武汉理工大学

控阵超声探头连接, 连接部和固定部通过关节机构 发明人:秦训鹏; 袁久鑫; 张进朋

连接; 滚轮编码器的滚轮与固定环轨外侧接触; 相控 摘要:本发明提供一种用于电弧增材制件缺陷的机

阵超声探头和滚轮编码器分别通过连接线连接至相 器人激光超声检测装置, 包括运动扫查模块、 超声检
控阵超声检测仪。本装置结构设计合理, 能够快速、 测模块和信号处理模块, 所述运动扫查模块包括机
准确、 稳定的完成各种材料、 管径的小径管对接焊缝 器人和机器人控制柜, 所述超声检测模块与机器人
的相控阵超声检测。 末端连接, 所述超声检测模块包括壳体、 激光激发
器、 激光干涉仪、 光路反射镜和聚焦透镜, 所述激光
激发器、 激光干涉仪和聚焦透镜固定设置于壳体中,
复杂构型件缺陷光纤声检测系统及其检测和 所述光路反射镜包括两个且可旋转设置于壳体中,
成像方法 所述信号处理模块包括计算机和数据采集单元, 所
述计算机安装有数控仿真软件, 所述数据采集单元
申请号: CN202011108832.7
包括数据采集卡和激光超声信号采集存储软件。本
申请日: 2020.10.16
发明信号接收稳定, 无检测盲区, 检测效率高, 检测
公开( 公告) 号: CN112255318A

公开( 公告) 日: 2021.01.22 过程中同步扫查位置与超声信号, 保证缺陷检测结

IPC 分类号: G01N29 / 06 ; G01N29 / 24 果准确性。
申请( 专利权) 人:哈尔滨工程大学

发明人:刘盛春; 曹国昕; 陈雪峰; 杨占锋; 周海强

摘要:复杂构型件缺陷光纤声检测系统及其检测和 一种用于实时检测 3D 打印件脱层的方法和
成像方法, 涉及一种构型件超声检测系统及其检测 装置
和成像方法。本发明复杂构型件缺陷光纤声检测系 申请号: CN202011090750.4

统包括超声换能器阵列、 光纤传感信号检测解调系 申请日: 2020.10.13

统和计算机成像系统组成。检测和成像方法, 其特 公开( 公告) 号: CN112229911A

征在于该方法采用本发明复杂构型件缺陷光纤声检 公开( 公告) 日: 2021.01.15

测系统, 按以下步骤进行: 一、 超声换能器阵列与光 IPC 分类号: G01N29 / 04 ; G01N29 / 24 ; G01N29 / 22 ;

纤传感信号检测解调系统中的光纤激光传感器阵列 G01N29 / 50
分别位于被检测复杂构型件两侧; 二、 超声换能器阵 申请( 专利权) 人:上海大学

列扫描, 并进行光纤传感器调制解调信号转换; 三、 发明人:朱 琦; 李晗侨; 于 康; 张卿卿; 张海燕;
成像, 从而检测出复杂构型件缺陷。本发明声速的 李长鹏; 张元军; 许 多
测量误差在 3 米以内; 最大误差在 ±4 m · s 范围 摘要:本发明公开了一种用于实时检测 3D 打印件

-1
内; 可分辨 5 mm×1 mm×5 mm 裂 缝, 并 能检测 脱层的方法和装置, 属于超声无损检测技术领域。

ϕ 1mm×5mm 平底 孔; 系 统 成 像 空 间 分 辨 率 为 本方法首先将超声检测装置中的超声波发射探头和

<2mm , 具有计算成像速度快等优点。 超声波接收探头固定在打印件基板上, 保证 3D 打
印件底层的预设中心位置、 超声波发射探头和超声
波接收探头三者处于一条直线上; 打印开始后, 确定
用于电弧增材制件缺陷的机器人激光超声检 底层打印为正常的粘结状态后, 开启超声检测装置
1
8
2021 年 第 43 卷 第 6 期

无损检测
