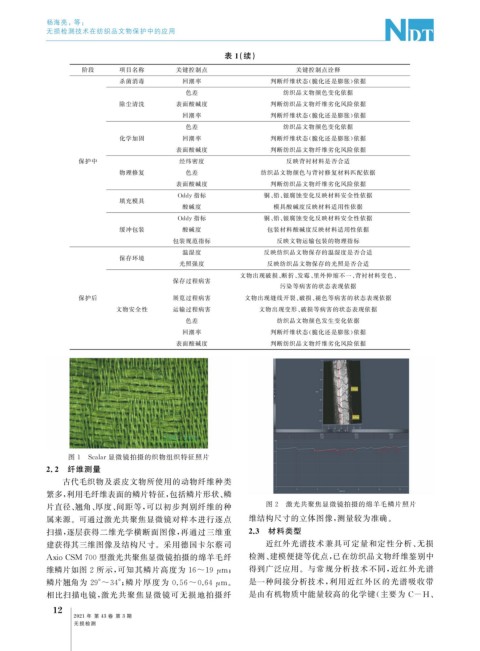

Page 50 - 无损检测2021年第三期

杨海亮, 等:

无损检测技术在纺织品文物保护中的应用

表 1 ( 续)
阶段 项目名称 关键控制点 关键控制点诠释
杀菌消毒 回潮率 判断纤维状态( 脆化还是膨胀) 依据
色差 纺织品文物颜色变化依据
除尘清洗 表面酸碱度 判断纺织品文物纤维劣化风险依据
回潮率 判断纤维状态( 脆化还是膨胀) 依据
色差 纺织品文物颜色变化依据
化学加固 回潮率 判断纤维状态( 脆化还是膨胀) 依据
表面酸碱度 判断纺织品文物纤维劣化风险依据
保护中 经纬密度 反映背衬材料是否合适
物理修复 色差 纺织品文物颜色与背衬修复材料匹配依据
表面酸碱度 判断纺织品文物纤维劣化风险依据
Odd y 指标 铜、 铅、 银腐蚀变化反映材料安全性依据
填充模具
酸碱度 模具酸碱度反映材料适用性依据
Odd y 指标 铜、 铅、 银腐蚀变化反映材料安全性依据
缓冲包装 酸碱度 包装材料酸碱度反映材料适用性依据
包装规范指标 反映文物运输包装的物理指标
温湿度 反映纺织品文物保存的温湿度是否合适
保存环境
光照强度 反映纺织品文物保存的光照是否合适
文物出现破损、 断折、 发霉、 里外伸缩不一、 背衬材料变色、
保存过程病害
污染等病害的状态表现依据
保护后 展览过程病害 文物出现缝线开裂、 破损、 褪色等病害的状态表现依据
文物安全性 运输过程病害 文物出现变形、 破损等病害的状态表现依据
色差 纺织品文物颜色发生变化依据
回潮率 判断纤维状态( 脆化还是膨胀) 依据
表面酸碱度 判断纺织品文物纤维劣化风险依据

图 1 Scalar显微镜拍摄的织物组织特征照片
2.2 纤维测量
古代毛织物及裘皮文物所使用的动物纤维种类
繁多, 利用毛纤维表面的鳞片特征, 包括鳞片形状、 鳞
片直径、 翘角、 厚度、 间距等, 可以初步判别纤维的种 图 2 激光共聚焦显微镜拍摄的绵羊毛鳞片照片
属来源。可通过激光共聚焦显微镜对样本进行逐点 维结构尺寸的立体图像, 测量较为准确。
扫描, 逐层获得二维光学横断面图像, 再通过三维重 2.3 材料类型
建获得其三维图像及结构尺寸。采用德国卡尔蔡司 近红外光谱技术兼具可定量和定性分析、 无损
AxioCSM700型激光共聚焦显微镜拍摄的绵羊毛纤 检测、 建模便捷等优点, 已在纺织品文物纤维鉴别中

维鳞片如图 2 所示, 可知其鳞片高度为 16~19 μ m ; 得到广泛应用。与常规分析技术不同, 近红外光谱

鳞片翘角为 29°~34° ; 鳞片厚度为 0.56~0.64 μ m 。 是一种间接分析技术, 利用近红外区的光谱吸收带
相比扫描电镜, 激光共聚焦显微镜可无损地拍摄纤 是由有机物质中能量较高的化学键( 主要为 C-H 、
2
1
2021 年 第 43 卷 第 3 期

无损检测
