P. 57
王红源，等：
基于相控阵超声衍射波成像的球罐厚壁结构内部缺陷的定量检测

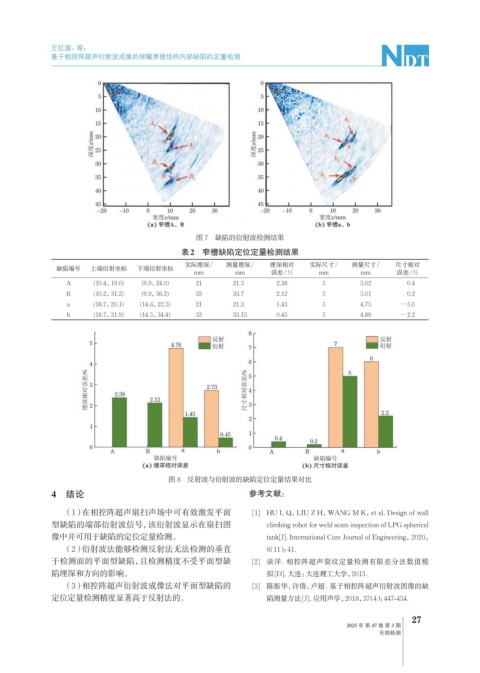

图 7 缺陷的衍射波检测结果
表2 窄槽缺陷定位定量检测结果
实际埋深/ 测量埋深/ 埋深相对 实际尺寸/ 测量尺寸/ 尺寸相对
缺陷编号 上端衍射坐标 下端衍射坐标
mm mm 误差/% mm mm 误差/%
A (10.4， 19.0) (9.9， 24.0) 21 21.5 2.38 5 5.02 0.4
B (10.2， 31.2) (9.9， 36.2) 33 33.7 2.12 5 5.01 0.2
a (18.7， 20.1) (14.6， 22.5) 21 21.3 1.43 5 4.75 −5.0
b (18.7， 31.9) (14.5， 34.4) 33 33.15 0.45 5 4.89 −2.2
图 8 反射波与衍射波的缺陷定位定量结果对比
4 结论 参考文献：
（1）在相控阵超声扇扫声场中可有效激发平面 [1] HU L Q，LIU Z H，WANG M K，et al. Design of wall
型缺陷的端部衍射波信号，该衍射波显示在扇扫图 climbing robot for weld seam inspection of LPG spherical
像中并可用于缺陷的定位定量检测。 tank[J]. International Core Journal of Engineering，2020，
（2）衍射波法能够检测反射法无法检测的垂直 6（11）：41.
于检测面的平面型缺陷，且检测精度不受平面型缺 [2] 谈洋. 相控阵超声裂纹定量检测有限差分法数值模
陷埋深和方向的影响。 拟[D]. 大连：大连理工大学，2013．
（3）相控阵超声衍射波成像法对平面型缺陷的 [3] 陈振华，许倩，卢超. 基于相控阵超声衍射波图像的缺
定位定量检测精度显著高于反射法的。 陷测量方法[J]. 应用声学，2018，37（4）：447-454.
