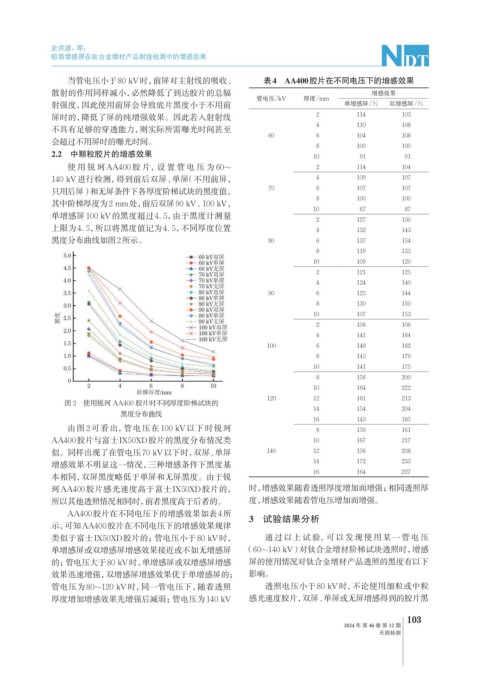

Page 141 - 无损检测2024年第十二期

史洪源，等：

铅箔增感屏在钛合金增材产品射线检测中的增感效果

当管电压小于80 kV时，前屏对主射线的吸收、 表4 AA400胶片在不同电压下的增感效果
散射的作用同样减小，必然降低了到达胶片的总辐 增感效果
管电压/kV 厚度/mm
射强度，因此使用前屏会导致底片黑度小于不用前 单增感屏/% 双增感屏/%
屏时的，降低了屏的纯增强效果。因此若入射射线 2 114 103
不具有足够的穿透能力，则实际所需曝光时间甚至 4 110 108
60 6 104 108
会超过不用屏时的曝光时间。
8 100 100
2.2 中颗粒胶片的增感效果 10 91 91
使用锐珂 AA400 胶片，设置管电压为 60~ 2 114 104
140 kV进行检测，得到前后双屏、单屏（不用前屏， 4 109 107
只用后屏）和无屏条件下各厚度阶梯试块的黑度值， 70 6 107 107
8 100 100
其中阶梯厚度为2 mm处，前后双屏90 kV、100 kV，
10 87 87
单增感屏100 kV的黑度超过4. 5，由于黑度计测量
2 127 130
上限为4. 5，所以将黑度值记为4. 5，不同厚度位置 4 132 143
黑度分布曲线如图2所示。 80 6 137 154
8 119 133
10 109 120
2 121 125
4 124 140
90 6 125 144
8 130 150
10 107 153
2 106 106
4 141 164
100 6 149 182
8 145 179
10 141 175
8 156 200
10 164 222
120 12 161 213
图 2 使用锐珂 AA400 胶片时不同厚度阶梯试块的
14 154 204
黑度分布曲线
16 143 185
由图 2 可看出，管电压在 100 kV以下时锐珂 8 159 161
AA400胶片与富士IX50XD胶片的黑度分布情况类 10 167 217
似。同样出现了在管电压70 kV以下时，双屏、单屏 140 12 156 208
增感效果不明显这一情况，三种增感条件下黑度基 14 172 233
16 164 227
本相同，双屏黑度略低于单屏和无屏黑度。由于锐
珂AA400 胶片感光速度高于富士IX50XD胶片的， 时，增感效果随着透照厚度增加而增强；相同透照厚
所以其他透照情况相同时，前者黑度高于后者的。 度，增感效果随着管电压增加而增强。
AA400胶片在不同电压下的增感效果如表4所
3 试验结果分析
示，可知AA400胶片在不同电压下的增感效果规律
类似于富士IX50XD胶片的；管电压小于80 kV时， 通过以上试验，可以发现使用某一管电压
单增感屏或双增感屏增感效果接近或不如无增感屏 （60~140 kV）对钛合金增材阶梯试块透照时，增感
的；管电压大于80 kV时，单增感屏或双增感屏增感 屏的使用情况对钛合金增材产品透照的黑度有以下
效果迅速增强，双增感屏增感效果优于单增感屏的； 影响。
管电压为80~120 kV时，同一管电压下，随着透照 透照电压小于80 kV时，不论使用细粒或中粒
厚度增加增感效果先增强后减弱；管电压为140 kV 感光速度胶片，双屏、单屏或无屏增感得到的胶片黑

103
2024 年 第 46 卷 第 12 期
无损检测
