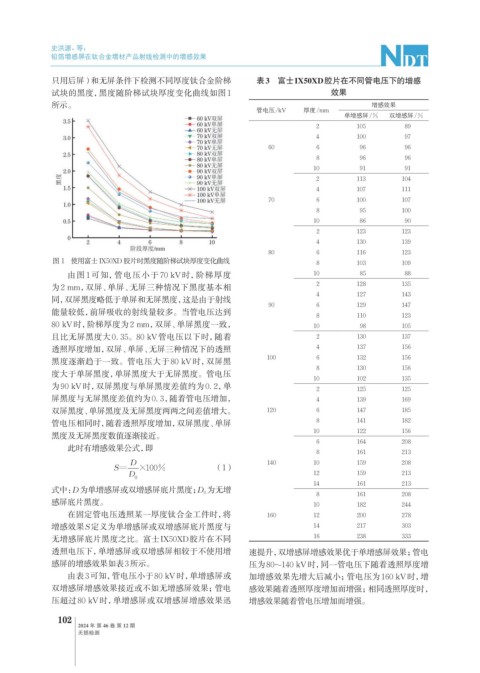

Page 140 - 无损检测2024年第十二期
P. 140
史洪源，等：
铅箔增感屏在钛合金增材产品射线检测中的增感效果
只用后屏）和无屏条件下检测不同厚度钛合金阶梯 表3 富士IX50XD胶片在不同管电压下的增感
试块的黑度，黑度随阶梯试块厚度变化曲线如图1 效果
所示。 增感效果
管电压/kV 厚度/mm
单增感屏/% 双增感屏/%
2 105 89
4 100 97
60 6 96 96
8 96 96
10 91 91
2 113 104
4 107 111
70 6 100 107
8 95 100
10 86 90
2 123 123
4 130 139
80 6 116 123
图 1 使用富士 IX50XD 胶片时黑度随阶梯试块厚度变化曲线 8 103 109
由图 1 可知，管电压小于 70 kV时，阶梯厚度 10 85 88
为2 mm，双屏、单屏、无屏三种情况下黑度基本相 2 128 135
4 127 143
同，双屏黑度略低于单屏和无屏黑度，这是由于射线
90 6 129 147
能量较低，前屏吸收的射线量较多。当管电压达到
8 110 123
80 kV时，阶梯厚度为2 mm，双屏、单屏黑度一致， 10 98 105
且比无屏黑度大0. 35。80 kV管电压以下时，随着 2 130 137
透照厚度增加，双屏、单屏、无屏三种情况下的透照 4 137 156
黑度逐渐趋于一致。管电压大于80 kV时，双屏黑 100 6 132 156
8 130 156
度大于单屏黑度，单屏黑度大于无屏黑度。管电压
10 102 135
为90 kV时，双屏黑度与单屏黑度差值约为0. 2，单
2 125 125
屏黑度与无屏黑度差值约为0. 3，随着管电压增加， 4 139 169
双屏黑度、单屏黑度及无屏黑度两两之间差值增大。 120 6 147 185
管电压相同时，随着透照厚度增加，双屏黑度、单屏 8 141 182
10 122 156
黑度及无屏黑度数值逐渐接近。
6 164 208
此时有增感效果公式，即
8 161 213
140 10 159 208
（1）
12 159 213
14 161 213
式中：D为单增感屏或双增感屏底片黑度； D 0 为无增
8 161 208
感屏底片黑度。 10 182 244
在固定管电压透照某一厚度钛合金工件时，将 160 12 200 278
增感效果S定义为单增感屏或双增感屏底片黑度与 14 217 303
无增感屏底片黑度之比。富士IX50XD胶片在不同 16 238 333
透照电压下，单增感屏或双增感屏相较于不使用增 速提升，双增感屏增感效果优于单增感屏效果；管电
感屏的增感效果如表3所示。 压为80~140 kV时，同一管电压下随着透照厚度增
由表3可知，管电压小于80 kV时，单增感屏或 加增感效果先增大后减小；管电压为160 kV时，增
双增感屏增感效果接近或不如无增感屏效果；管电 感效果随着透照厚度增加而增强；相同透照厚度时，
压超过80 kV时，单增感屏或双增感屏增感效果迅 增感效果随着管电压增加而增强。
102
2024 年 第 46 卷 第 12 期
无损检测
