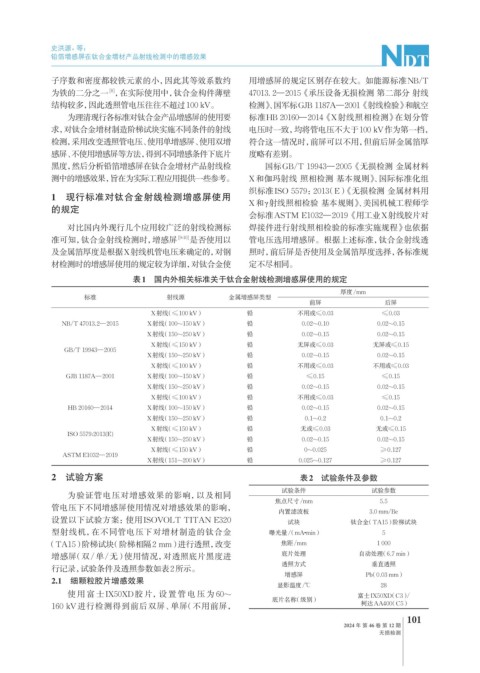

Page 139 - 无损检测2024年第十二期

史洪源，等：

铅箔增感屏在钛合金增材产品射线检测中的增感效果

子序数和密度都较铁元素的小，因此其等效系数约 用增感屏的规定区别存在较大。如能源标准NB/T
[8]
为铁的二分之一 ，在实际使用中，钛合金构件薄壁 47013. 2—2015《承压设备无损检测 第二部分 射线
结构较多，因此透照管电压往往不超过100 kV。 检测》、国军标GJB 1187A—2001《射线检验》和航空
为理清现行各标准对钛合金产品增感屏的使用要 标准HB 20160—2014《X射线照相检测》在划分管
求，对钛合金增材制造阶梯试块实施不同条件的射线 电压时一致，均将管电压不大于100 kV作为第一档，
检测，采用改变透照管电压、使用单增感屏、使用双增 符合这一情况时，前屏可以不用，但前后屏金属箔厚
感屏、不使用增感屏等方法，得到不同增感条件下底片 度略有差别。
黑度，然后分析铅箔增感屏在钛合金增材产品射线检 国标GB/T 19943—2005《无损检测 金属材料
测中的增感效果，旨在为实际工程应用提供一些参考。 X和伽玛射线 照相检测 基本规则》、国际标准化组
织标准ISO 5579：2013（E）《无损检测 金属材料用
1 现行标准对钛合金射线检测增感屏使用 X和γ射线照相检验 基本规则》、美国机械工程师学
的规定
会标准ASTM E1032—2019《用工业X射线胶片对
对比国内外现行几个应用较广泛的射线检测标 焊接件进行射线照相检验的标准实施规程》也依据
准可知，钛合金射线检测时，增感屏 [9-10] 是否使用以 管电压选用增感屏。根据上述标准，钛合金射线透
及金属箔厚度是根据X射线机管电压来确定的，对钢 照时，前后屏是否使用及金属箔厚度选择，各标准规
材检测时的增感屏使用的规定较为详细，对钛合金使 定不尽相同。

表1 国内外相关标准关于钛合金射线检测增感屏使用的规定
厚度/mm
标准 射线源 金属增感屏类型
前屏 后屏
X射线（≤100 kV） 铅 不用或≤0.03 ≤0.03
NB/T 47013.2—2015 X射线（100~150 kV） 铅 0.02~0.10 0.02~0.15
X射线（150~250 kV） 铅 0.02~0.15 0.02~0.15
X射线（≤150 kV） 铅 无屏或≤0.03 无屏或≤0.15
GB/T 19943—2005
X射线（150~250 kV） 铅 0.02~0.15 0.02~0.15
X射线（≤100 kV） 铅 不用或≤0.03 不用或≤0.03
GJB 1187A—2001 X射线（100~150 kV） 铅 ≤0.15 ≤0.15
X射线（150~250 kV） 铅 0.02~0.15 0.02~0.15
X射线（≤100 kV） 铅 不用或≤0.03 ≤0.15
HB 20160—2014 X射线（100~150 kV） 铅 0.02~0.15 0.02~0.15
X射线（150~250 kV） 铅 0.1~0.2 0.1~0.2
X射线（≤150 kV） 铅 无或≤0.03 无或≤0.15
ISO 5579:2013(E)
X射线（150~250 kV） 铅 0.02~0.15 0.02~0.15
X射线（≤150 kV） 铅 0~0.025 ≥0.127
ASTM E1032—2019
X射线（151~200 kV） 铅 0.025~0.127 ≥0.127
2 试验方案 表2 试验条件及参数

试验条件 试验参数
为验证管电压对增感效果的影响，以及相同
焦点尺寸/mm 5.5
管电压下不同增感屏使用情况对增感效果的影响，
内置滤波板 3.0 mm/Be
设置以下试验方案：使用ISOVOLT TITAN E320 试块 钛合金（TA15）阶梯试块
型射线机，在不同管电压下对增材制造的钛合金 曝光量/（mA·min） 5
（TA15）阶梯试块（阶梯相隔2 mm）进行透照，改变 焦距/mm 1 000
增感屏（双/单/无）使用情况，对透照底片黑度进 底片处理 自动处理（6.7 min）
透照方式 垂直透照
行记录，试验条件及透照参数如表2所示。
增感屏 Pb（0.03 mm）
2.1 细颗粒胶片增感效果
显影温度/℃ 28
使用富士IX50XD胶片，设置管电压为 60~ 富士IX50XD（C3）/
底片名称（级别）
160 kV进行检测得到前后双屏、单屏（不用前屏， 柯达AA400（C5）
101
2024 年 第 46 卷 第 12 期
无损检测
