Page 120 - 无损检测2024年第十二期

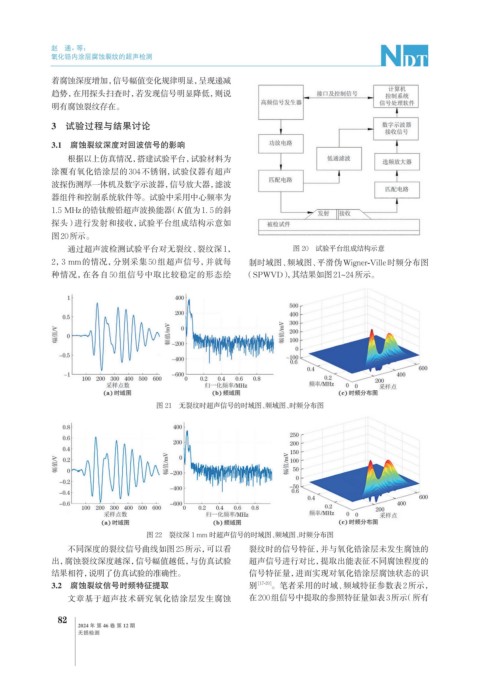

P. 120
赵 通，等：
氧化锆内涂层腐蚀裂纹的超声检测
着腐蚀深度增加，信号幅值变化规律明显，呈现递减
趋势，在用探头扫查时，若发现信号明显降低，则说
明有腐蚀裂纹存在。
3 试验过程与结果讨论
3.1 腐蚀裂纹深度对回波信号的影响
根据以上仿真情况，搭建试验平台，试验材料为
涂覆有氧化锆涂层的304不锈钢，试验仪器有超声
波探伤测厚一体机及数字示波器，信号放大器，滤波
器组件和控制系统软件等。试验中采用中心频率为
1.5 MHz的锆钛酸铅超声波换能器 （K值为1. 5的斜
探头）进行发射和接收，试验平台组成结构示意如
图20所示。
通过超声波检测试验平台对无裂纹、裂纹深1， 图 20 试验平台组成结构示意
2，3 mm的情况，分别采集 50 组超声信号，并就每 制时域图、频域图、平滑伪Wigner-Ville时频分布图
种情况，在各自 50 组信号中取比较稳定的形态绘 （SPWVD），其结果如图21~24所示。
图 21 无裂纹时超声信号的时域图、频域图、时频分布图
图 22 裂纹深 1 mm 时超声信号的时域图、频域图、时频分布图
不同深度的裂纹信号曲线如图25所示，可以看 裂纹时的信号特征，并与氧化锆涂层未发生腐蚀的
出，腐蚀裂纹深度越深，信号幅值越低，与仿真试验 超声信号进行对比，提取出能表征不同腐蚀程度的
结果相符，说明了仿真试验的准确性。 信号特征量，进而实现对氧化锆涂层腐蚀状态的识
3.2 腐蚀裂纹信号时频特征提取 别 [17-20] 。笔者采用的时域、频域特征参数表2所示，
文章基于超声技术研究氧化锆涂层发生腐蚀 在200组信号中提取的参照特征量如表3所示 （所有
82
2024 年 第 46 卷 第 12 期
无损检测
