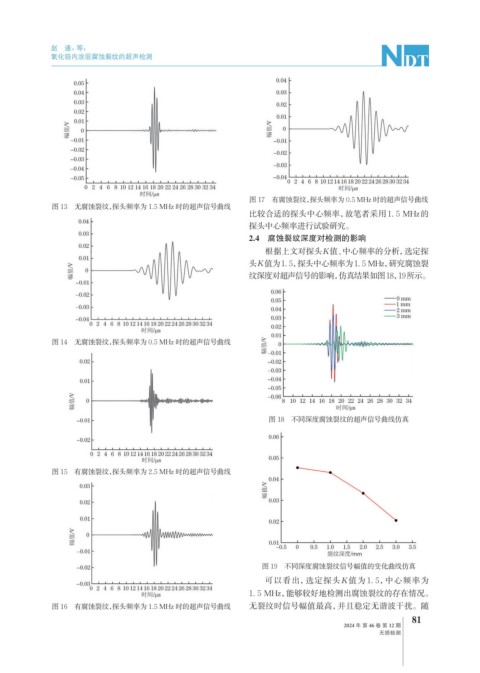

赵 通，等：
氧化锆内涂层腐蚀裂纹的超声检测
图 17 有腐蚀裂纹，探头频率为 0.5 MHz 时的超声信号曲线
图 13 无腐蚀裂纹，探头频率为 1.5 MHz 时的超声信号曲线
比较合适的探头中心频率，故笔者采用1. 5 MHz的
探头中心频率进行试验研究。
2.4 腐蚀裂纹深度对检测的影响
根据上文对探头K值、中心频率的分析，选定探
头K值为1. 5，探头中心频率为1. 5 MHz，研究腐蚀裂
纹深度对超声信号的影响，仿真结果如图18，19所示。
图 14 无腐蚀裂纹，探头频率为 0.5 MHz 时的超声信号曲线
图 18 不同深度腐蚀裂纹的超声信号曲线仿真
图 15 有腐蚀裂纹，探头频率为 2.5 MHz 时的超声信号曲线
图 19 不同深度腐蚀裂纹信号幅值的变化曲线仿真
可以看出，选定探头K值为 1. 5，中心频率为
1. 5 MHz，能够较好地检测出腐蚀裂纹的存在情况。
图 16 有腐蚀裂纹，探头频率为 1.5 MHz 时的超声信号曲线 无裂纹时信号幅值最高，并且稳定无谐波干扰。随
