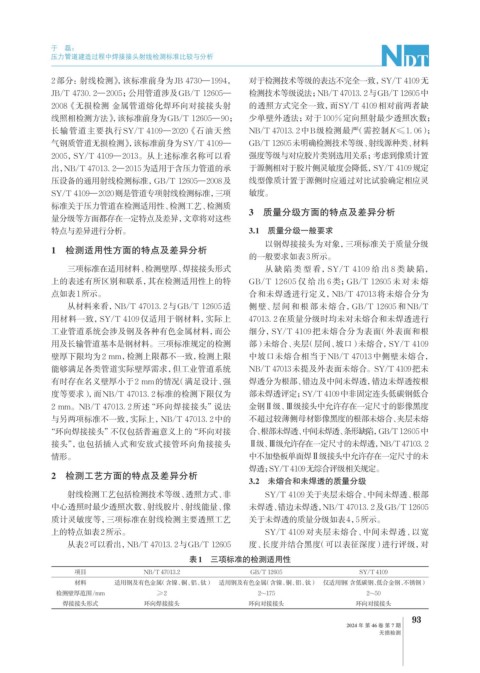

于 磊：
压力管道建造过程中焊接接头射线检测标准比较与分析
2部分：射线检测》，该标准前身为JB 4730—1994，
JB/T 4730. 2—2005；公用管道涉及GB/T 12605—
2008《无损检测 金属管道熔化焊环向对接接头射
线照相检测方法》，该标准前身为GB/T 12605—90；
长输管道主要执行SY/T 4109—2020《石油天然
气钢质管道无损检测》，该标准前身为SY/T 4109—
2005，SY/T 4109—2013。从上述标准名称可以看
出，NB/T 47013. 2—2015为适用于含压力管道的承
压设备的通用射线检测标准，GB/T 12605—2008及
SY/T 4109—2020则是管道专项射线检测标准，三项
标准关于压力管道在检测适用性、检测工艺、检测质
量分级等方面都存在一定特点及差异，文章将对这些
特点与差异进行分析。
1 检测适用性方面的特点及差异分析
三项标准在适用材料、检测壁厚、焊接接头形式
上的表述有所区别和联系，其在检测适用性上的特
点如表1所示。
从材料来看，NB/T 47013. 2与GB/T 12605适
用材料一致，SY/T 4109 仅适用于钢材料，实际上
工业管道系统会涉及钢及各种有色金属材料，而公
用及长输管道基本是钢材料。三项标准规定的检测
壁厚下限均为2 mm，检测上限都不一致，检测上限
能够满足各类管道实际壁厚需求，但工业管道系统
有时存在名义壁厚小于2 mm的情况（满足设计、强
度等要求），而NB/T 47013. 2标准的检测下限仅为
2 mm。NB/T 47013. 2 所述 “环向焊接接头”说法
与另两项标准不一致，实际上，NB/T 47013. 2中的
“环向焊接接头”不仅包括普遍意义上的“环向对接
接头”，也包括插入式和安放式接管环向角接接头
情形。
2 检测工艺方面的特点及差异分析
射线检测工艺包括检测技术等级、透照方式、非
中心透照时最少透照次数、射线胶片、射线能量、像
质计灵敏度等，三项标准在射线检测主要透照工艺
上的特点如表2所示。
从表2可以看出，NB/T 47013. 2与GB/T 12605
表1 三项标准的检测适用性
项目 NB/T 47013.2
材料 适用钢及有色金属（含镍、铜、铝、钛）
检测壁厚范围/mm ≥2
焊接接头形式 环向焊接接头
对于检测技术等级的表达不完全一致，SY/T 4109无
检测技术等级说法；NB/T 47013. 2与GB/T 12605中
的透照方式完全一致，而SY/T 4109相对前两者缺
少单壁外透法；对于100%定向照射最少透照次数；
NB/T 47013. 2中B级检测最严 （需控制K≤1. 06）；
GB/T 12605未明确检测技术等级、 射线源种类、材料
强度等级与对应胶片类别选用关系；考虑到像质计置
于源侧相对于胶片侧灵敏度会降低，SY/T 4109规定
线型像质计置于源侧时应通过对比试验确定相应灵
敏度。
3 质量分级方面的特点及差异分析
3.1 质量分级一般要求
以钢焊接接头为对象，三项标准关于质量分级
的一般要求如表3所示。
从 缺陷类型看，SY/T 4109 给出 8 类缺陷，
GB/T 12605 仅 给出 6 类；GB/T 12605 未对 未 熔
合和未焊透进行定义，NB/T 47013 将未熔合分为
侧壁、层间和根 部未熔合，GB/T 12605 和NB/T
47013. 2在质量分级时均未对未熔合和未焊透进行
细分，SY/T 4109 把未熔合分为表面（外表面和根
部）未熔合、夹层（层间、坡口）未熔合，SY/T 4109
中坡口未熔合相当于NB/T 47013 中侧壁未熔合，
NB/T 47013未提及外表面未熔合。SY/T 4109把未
焊透分为根部、错边及中间未焊透，错边未焊透按根
部未焊透评定；SY/T 4109中非固定连头低碳钢低合
金钢Ⅱ级、Ⅲ级接头中允许存在一定尺寸的影像黑度
不超过较薄侧母材影像黑度的根部未熔合、夹层未熔
合、根部未焊透、中间未焊透、条形缺陷，GB/T 12605中
Ⅱ级、Ⅲ级允许存在一定尺寸的未焊透，NB/T 47103. 2
中不加垫板单面焊Ⅱ级接头中允许存在一定尺寸的未
焊透；SY/T 4109无综合评级相关规定。
3.2 未熔合和未焊透的质量分级
SY/T 4109关于夹层未熔合、中间未焊透、根部
未焊透、错边未焊透，NB/T 47013. 2及GB/T 12605
关于未焊透的质量分级如表4，5所示。
SY/T 4109 对夹层未熔合、中间未焊透,以宽
度、长度并结合黑度（可以表征深度）进行评级，对
GB/T 12605 SY/T 4109
适用钢及有色金属（含镍、铜、铝、钛） 仅适用钢（含低碳钢、低合金钢、不锈钢）
2~175 2~50
环向对接接头 环向对接接头
