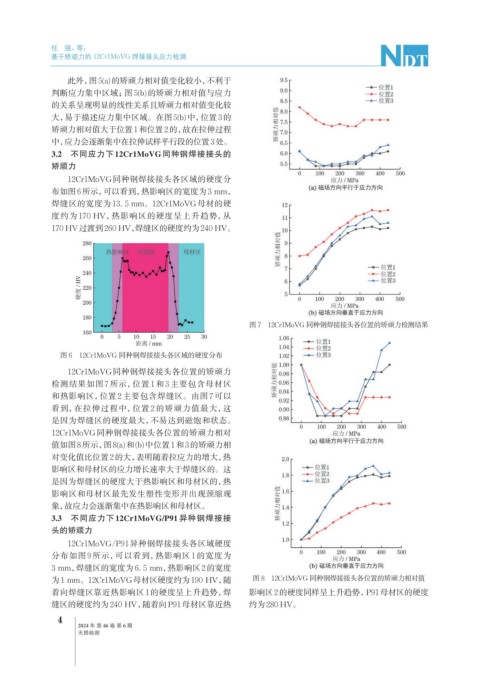

任 强，等：
基于矫顽力的 12Cr1MoVG 焊接接头应力检测
此外，图5(a)的矫顽力相对值变化较小，不利于
判断应力集中区域；图5(b)的矫顽力相对值与应力
的关系呈现明显的线性关系且矫顽力相对值变化较
大，易于描述应力集中区域。在图5(b)中，位置3的
矫顽力相对值大于位置1和位置2的，故在拉伸过程
中，应力会逐渐集中在拉伸试样平行段的位置3处。
3.2 不同应力下 12Cr1MoVG 同种钢焊接接头的
矫顽力
12Cr1MoVG同种钢焊接接头各区域的硬度分
布如图6所示，可以看到，热影响区的宽度为3 mm，
焊缝区的宽度为13. 5 mm。12Cr1MoVG母材的硬
度约为 170 HV，热影响区的硬度呈上升趋势，从
170 HV过渡到260 HV，焊缝区的硬度约为240 HV。
图 7 12Cr1MoVG 同种钢焊接接头各位置的矫顽力检测结果
图 6 12Cr1MoVG 同种钢焊接接头各区域的硬度分布
12Cr1MoVG同种钢焊接接头各位置的矫顽力
检测结果如图 7 所示，位置 1 和 3 主要包含母材区
和热影响区，位置 2 主要包含焊缝区。由图7 可以
看到，在拉伸过程中，位置 2 的矫顽力值最大，这
是因为焊缝区的硬度最大，不易达到磁饱和状态。
12Cr1MoVG同种钢焊接接头各位置的矫顽力相对
值如图8所示，图8(a)和(b)中位置1和3的矫顽力相
对变化值比位置2的大，表明随着拉应力的增大，热
影响区和母材区的应力增长速率大于焊缝区的。这
是因为焊缝区的硬度大于热影响区和母材区的，热
影响区和母材区最先发生塑性变形并出现颈缩现
象，故应力会逐渐集中在热影响区和母材区。
3.3 不同应力下 12Cr1MoVG/P91 异种钢焊接接
头的矫顽力
12Cr1MoVG/P91异种钢焊接接头各区域硬度
分布如图 9 所示，可以看到，热影响区 1 的宽度为
3 mm，焊缝区的宽度为6. 5 mm，热影响区2的宽度
为1 mm。12Cr1MoVG母材区硬度约为190 HV，随 图 8 12Cr1MoVG 同种钢焊接接头各位置的矫顽力相对值
着向焊缝区靠近热影响区1的硬度呈上升趋势，焊 影响区2的硬度同样呈上升趋势，P91母材区的硬度
缝区的硬度约为240 HV，随着向P91母材区靠近热 约为280 HV。
