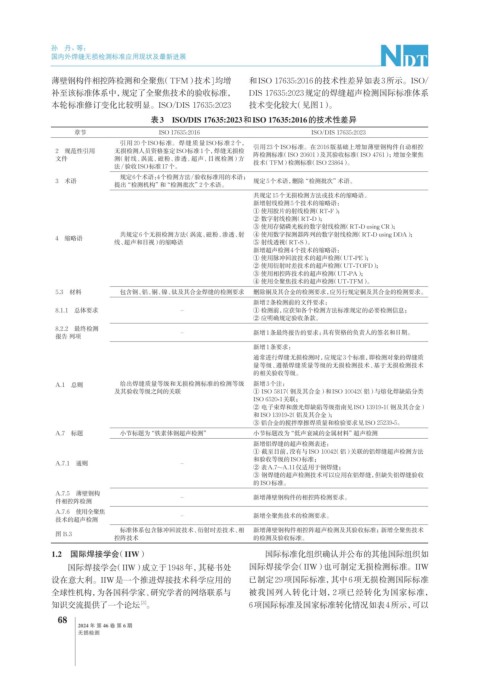

孙 丹，等：

国内外焊缝无损检测标准应用现状及最新进展

薄壁钢构件相控阵检测和全聚焦（TFM）技术]均增 和ISO 17635:2016的技术性差异如表3所示。ISO/
补至该标准体系中，规定了全聚焦技术的验收标准， DIS 17635:2023规定的焊缝超声检测国际标准体系
本轮标准修订变化比较明显。ISO/DIS 17635:2023 技术变化较大（见图1）。
表3 ISO/DIS 17635:2023和ISO 17635:2016的技术性差异

章节 ISO 17635:2016 ISO/DIS 17635:2023
引用 20 个ISO标准。焊缝质量ISO标准 2 个，
2 规范性引用 无损检测人员资格鉴定ISO标准1个，焊缝无损检 引用23个ISO标准。在2016版基础上增加薄壁钢构件自动相控
阵检测标准（ISO 20601）及其验收标准（ISO 4761）；增加全聚焦
文件 测（射线、涡流、磁粉、渗透、超声、目视检测）方 技术（TFM）检测标准（ISO 23864）。
法/验收ISO标准17个。
规定6个术语：个检测方法/验收标准用的术语；
4
3 术语 规定5个术语， 删除“检测批次”术语。
提出“检测机构”和“检测批次”2个术语。
共规定15个无损检测方法或技术的缩略语。
新增射线检测5个技术的缩略语：
① 使用胶片的射线检测（RT-F）；
② 数字射线检测（RT-D）；
③ 使用存储磷光板的数字射线检测（RT-D using CR）；
共规定6个无损检测方法 （涡流、磁粉、渗透、射 ④ 使用数字探测器阵列的数字射线检测（RT-D using DDA）；
4 缩略语
线、超声和目视）的缩略语 ⑤ 射线透视（RT-S）。
新增超声检测4个技术的缩略语：
① 使用脉冲回波技术的超声检测（UT-PE）；
② 使用衍射时差技术的超声检测（UT-TOFD）；
③ 使用相控阵技术的超声检测（UT-PA）；
④ 使用全聚焦技术的超声检测（UT-TFM）。
5.3 材料 包含钢、铝、铜、镍、钛及其合金焊缝的检测要求 删除铜及其合金的检测要求，应另行规定铜及其合金的检测要求。
新增2条检测前的文件要求：
8.1.1 总体要求 ‒ ① 检测前，应获知各个检测方法标准规定的必要检测信息；
② 应明确规定验收条款。
8.2.2 最终检测 ‒ 新增1条最终报告的要求： 具有资格的负责人的签名和日期。
报告 列项
新增1条要求：
通常进行焊缝无损检测时，应规定3个标准，即检测对象的焊缝质
量等级、遵循焊缝质量等级的无损检测技术、基于无损检测技术
的相关验收等级。
A.1 总则 给出焊缝质量等级和无损检测标准的检测等级 新增3个注：
及其验收等级之间的关联 ① ISO 5817（钢及其合金）和ISO 10042（铝）与熔化焊缺陷分类
ISO 6520-1关联；
② 电子束焊和激光焊缺陷等级指南见ISO 13919-1（钢及其合金）
和ISO 13919-2（铝及其合金）；
③ 铝合金的搅拌摩擦焊质量和检验要求见ISO 25239-5。
A.7 标题 小节标题为“铁素体钢超声检测” 小节标题改为“低声衰减的金属材料”超声检测
新增铝焊缝的超声检测表述：
① 截至目前，没有与ISO 10042（铝）关联的铝焊缝超声检测方法
和验收等级的ISO标准；
A.7.1 通则 ‒
② 表A.7~A.11仅适用于钢焊缝；
③ 钢焊缝的超声检测技术可以应用在铝焊缝，但缺失铝焊缝验收
的ISO标准。
A.7.5 薄壁钢构 ‒ 新增薄壁钢构件的相控阵检测要求。
件相控阵检测
A.7.6 使用全聚焦 ‒ 新增全聚焦技术的检测要求。
技术的超声检测
标准体系包含脉冲回波技术、衍射时差技术、相 新增薄壁钢构件相控阵超声检测及其验收标准；新增全聚焦技术
图 B.3
控阵技术 的检测及验收标准。
1.2 国际焊接学会（IIW） 国际标准化组织确认并公布的其他国际组织如
国际焊接学会（IIW）成立于1948年，其秘书处 国际焊接学会（IIW）也可制定无损检测标准。IIW
设在意大利。IIW是一个推进焊接技术科学应用的 已制定29项国际标准，其中6项无损检测国际标准
全球性机构，为各国科学家、研究学者的网络联系与 被我国列入转化计划，2 项已经转化为国家标准，
知识交流提供了一个论坛 。 6项国际标准及国家标准转化情况如表4所示，可以
[3]
