孔玉莹, 等:
蒸汽发生器传热管凹陷复合缺陷涡流信号分析

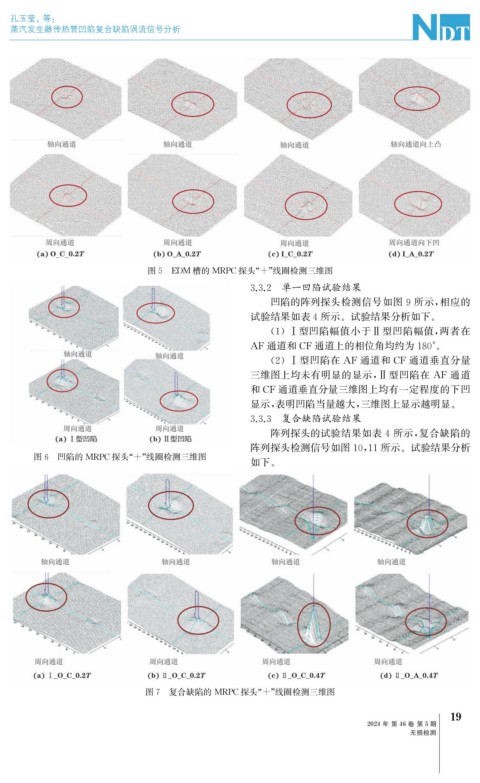

图5 EDM 槽的 MRPC探头“ + ” 线圈检测三维图
3.3.2 单一凹陷试验结果
凹陷的阵列探头检测信号如图9所示, 相应的
试验结果如表4所示。试验结果分析如下。
( 1 ) Ⅰ型凹陷幅值小于 Ⅱ 型凹陷幅值, 两者在
AF通道和 CF通道上的相位角均约为180° 。
( 2 ) Ⅰ型凹陷在 AF 通道和 CF 通道垂直分量
三维图上均未有明显的显示, Ⅱ 型凹陷在 AF 通道
和 CF通道垂直分量三维图上均有一定程度的下凹
显示, 表明凹陷当量越大, 三维图上显示越明显。
3.3.3 复合缺陷试验结果
阵列探头的试验结果如表4所示, 复合缺陷的
阵列探头检测信号如图10 , 11所示。试验结果分析
图6 凹陷的 MRPC探头“ + ” 线圈检测三维图
如下。
图7 复合缺陷的 MRPC探头“ + ” 线圈检测三维图
