孔玉莹, 等:
蒸汽发生器传热管凹陷复合缺陷涡流信号分析

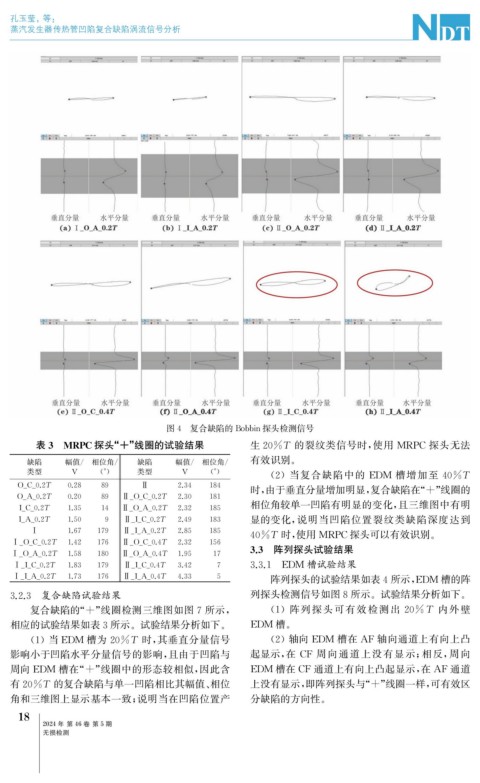

图4 复合缺陷的 Bobbin探头检测信号
表3 MRPC探头“ + ” 线圈的试验结果 生20% T 的裂纹类信号时, 使用 MRPC 探头无法
缺陷 幅值 / 相位角 / 缺陷 幅值 / 相位角 / 有效识别。
类型 V ( ° ) 类型 V ( ° ) ( 2 )当复合缺陷中的 EDM 槽增加至 40%T
O _ C _ 0.2T 0.28 89 Ⅱ 2.34 184
时, 由于垂直分量增加明显, 复合缺陷在“ + ” 线圈的
O _ A _ 0.2T 0.20 89 Ⅱ _ O _ C _ 0.2T 2.30 181
相位角较单一凹陷有明显的变化, 且三维图中有明
I _ C _ 0.2T 1.35 14 Ⅱ _ O _ A _ 0.2T 2.32 185
I _ A _ 0.2T 1.50 9 Ⅱ _ I _ C _ 0.2T 2.49 183 显的变化, 说明当凹陷位置裂纹类缺陷深度达到
Ⅰ 1.67 179 Ⅱ _ I _ A _ 0.2T 2.85 185
40% T 时, 使用 MRPC探头可以有效识别。
Ⅰ _ O _ C _ 0.2T 1.42 176 Ⅱ _ O _ C _ 0.4T 2.32 156
Ⅰ _ O _ A _ 0.2T 1.58 180 Ⅱ _ O _ A _ 0.4T 1.95 17 3.3 阵列探头试验结果
Ⅰ _ I _ C _ 0.2T 1.83 179 Ⅱ _ I _ C _ 0.4T 3.42 7 3.3.1 EDM 槽试验结果
Ⅰ _ I _ A _ 0.2T 1.73 176 Ⅱ _ I _ A _ 0.4T 4.33 5 阵列探头的试验结果如表4所示, EDM 槽的阵
3.2.3 复合缺陷试验结果 列探头检测信号如图8所示。试验结果分析如下。
复合缺陷的“ + ” 线圈检测三维图如图7所示, ( 1 )阵列探头可有效检测出 20%T 内外壁
相应的试验结果如表3所示。试验结果分析如下。 EDM 槽。
( 1 )当 EDM 槽为 20%T 时, 其垂直分量信号 ( 2 )轴向 EDM 槽在 AF 轴向通道上有向上凸
影响小于凹陷水平分量信号的影响, 且由于凹陷与 起显示, 在 CF 周向通道上没有显示; 相反, 周向
周向 EDM 槽在“ + ” 线圈中的形态较相似, 因此含 EDM 槽在 CF 通道上有向上凸起显示, 在 AF 通道
有20% T 的复合缺陷与单一凹陷相比其幅值、 相位 上没有显示, 即阵列探头与“ + ” 线圈一样, 可有效区
角和三维图上显示基本一致; 说明当在凹陷位置产 分缺陷的方向性。
