安 康, 等:

基于微波时间反演算法的复合材料内部损伤检测

一定的影响。基于图2 ( b ) 所示的模型2 , 改变传感 对应的传感器之间的距离分别为 0.79 , 2.36 , 3.93 ,

器的数量, 将传感器的步进角度分别设置为 1° , 3° , 5.50mm , 分别执行相同的时间反演过程, 得到的积
5° , 7° , 对应的传感器数量分别为179 , 59 , 35 , 24个, 分能量图像如图5所示。

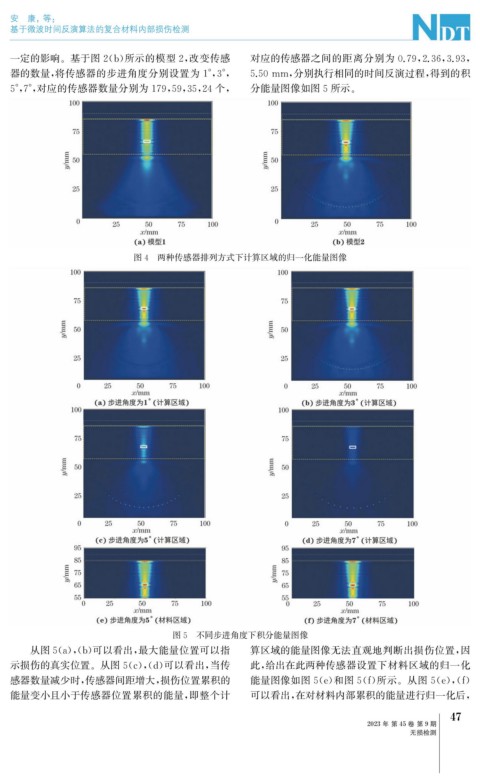

图4 两种传感器排列方式下计算区域的归一化能量图像

图5 不同步进角度下积分能量图像
从图5 ( a ),( b ) 可以看出, 最大能量位置可以指 算区域的能量图像无法直观地判断出损伤位置, 因
示损伤的真实位置。从图5 ( c ),( d ) 可以看出, 当传 此, 给出在此两种传感器设置下材料区域的归一化
感器数量减少时, 传感器间距增大, 损伤位置累积的 能量图像如图5 ( e ) 和图5 ( f ) 所示。从图5 ( e ),( f )
能量变小且小于传感器位置累积的能量, 即整个计 可以看出, 在对材料内部累积的能量进行归一化后,
