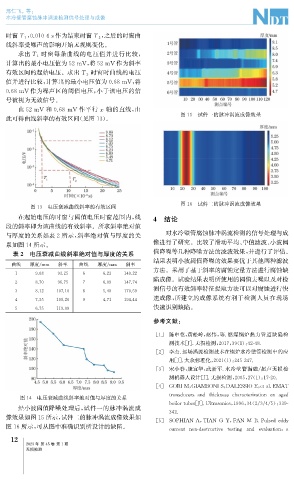

Page 46 - 无损检测2023年第一期

邢仁飞, 等:

水冷壁管腐蚀脉冲涡流检测信号处理与成像

, , 之后的时窗曲
时窗T 1 0.0104s作为结束时窗T 2
线斜率受噪声的影响开始无规则变化。
时窗每条曲线的电压值并进行比较,
求出T 1

计算出的最小电压值为52mV , 将52mV 作为斜率
时窗时曲线的电压
有效区间的起始电压。求出 T 2
值并进行比较, 计算出的最小电压值为0.68mV , 将

0.68mV 作为噪声区的阈值电压, 小于该电压的信
号被视为无效信号。

由52mV 和0.68mV 作平行x 轴的直线, 由

图15 试件一的脉冲涡流成像效果
此可得曲线斜率的有效区间( 见图13 )。

图16 试件二的脉冲涡流成像效果
图13 电压衰减曲线斜率的有效区间
在起始电压的时窗与阈值电压时窗范围内, 线 4 结论
段的斜率即为该曲线的有效斜率。所求斜率绝对值
与厚度的关系如表2所示, 斜率绝对值与厚度的关 对水冷壁管腐蚀脉冲涡流检测的信号处理与成
像进行了研究。比较了滑动平均、 中值滤波、 小波阈
系如图14所示。
表2 电压衰减曲线斜率绝对值与厚度的关系 值降噪等几种降噪方法的滤波效果, 并进行了评估。
结果表明小波阈值降噪的效果要优于其他两种滤波
曲线 厚度 / mm 斜率 曲线 厚度 / mm 斜率
方法。采用了基于斜率的腐蚀定量方法进行腐蚀缺
1 9.08 93.25 6 6.23 140.22
陷成像。试验结果表明所使用的阈值去噪以及对检
2 8.70 96.75 7 6.09 147.74
测信号的有效斜率特征提取方法可以对腐蚀进行快
3 8.12 107.10 8 5.48 170.59
速成像, 所建立的成像系统有利于检测人员在现场
4 7.35 108.26 9 4.71 194.44
快速识别缺陷。
5 6.75 119.08
参考文献:

[ 1 ] 陈申乾, 黄松岭, 赵伟, 等. 燃煤锅炉热力管道缺陷检
测技术[ J ] . 无损检测, 2017 , 39 ( 1 ): 42-48.
[ 2 ] 李杰. 远场涡流检测技术在锅炉水冷壁管检测中的应

用[ J ] . 大众标准化, 2021 ( 1 ): 245-247.
[ 3 ] 宋小春, 康宜华, 武新军. 水冷壁管漏磁 / 超声无损检
测机器人设计[ J ] . 无损检测, 2005 , 27 ( 1 ): 17-20.

[ 4 ] GORIM , GIAMBONIS , D'ALESSIOE , etal.EMAT

图14 电压衰减曲线斜率绝对值与厚度的关系 transducersandthicknesscharacterizationona g ed

boilertubes [ J ] .Ultrasonics , 1996 , 34 ( 2 / 3 / 4 / 5 ): 339-
经小波阈值降噪处理后, 试件一的脉冲涡流成
342.
像效果如图15所示, 试件二的脉冲涡流成像效果如
[ 5 ] SOPHIAN A , TIAN G Y , FAN M B.Pulsededd y
图16所示, 可从图中准确识别所设计的缺陷。
current non-destructive testin g and evaluation : a
2
1
2023年 第45卷 第1期
无损检测
