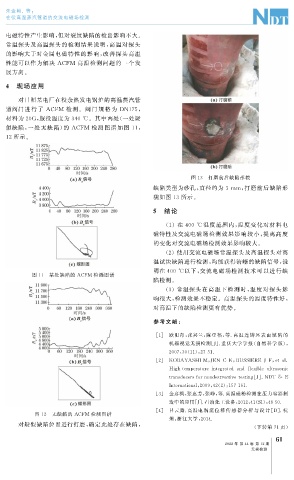

朱金朝, 等:

在役高温蒸汽管道的交流电磁场检测

电磁特性产生影响, 但对裂纹缺陷的检出影响不大。
常温探头及高温探头的检测结果说明, 高温对探头
的影响大于对金属电磁特性的影响, 改善探头高温
性能可以作为解决 ACFM 高温检测问题的一个发
展方向。

4 现场应用

对日照某电厂在役余热发电锅炉的高温蒸汽管
道阀门进行了 ACFM 检测。阀 门 规 格 为 DN175 ,

材料为20G , 服役温度为340℃ 。其中两处( 一处疑
似缺陷, 一处无缺陷) 的 ACFM 检测图谱如图 11 ,
12 所示。

图 13 打磨前后缺陷形貌

缺陷类型为砂孔, 直径约为 3mm , 打磨前后缺陷形
貌如图 13 所示。
5 结论

( 1 )在 400 ℃ 温度范围内, 温度变化对材料电

磁特性及交流电磁场检测效果影响较小, 提离高度
的变化对交流电磁场检测效果影响较大。

( 2 )使用交流电磁场常温探头及高温探头对高
温试块缺陷进行检测, 均能获得清晰的缺陷信号, 说

明在 400 ℃ 以下, 交流电磁场检测技术可以进行缺
图 11 某处缺陷的 ACFM 检测图谱
陷检测。

( 3 )常温探头在高温下检测时, 温度对探头影
响很大, 检测效果不稳定。高温探头的温度特性好,
对高温下的缺陷检测更有优势。

参考文献:

[ 1 ] 欧阳奇, 张兴兰, 陈登福, 等 . 高温连铸坯表面 缺 陷 的
机器视觉无损检测[ J ] . 重庆大学学报( 自然科学版),
2007 , 30 ( 11 ): 27-31.

[ 2 ] KOBAYASHIM , JEN C K , BUSSIEREJF , etal.

Hi g h-tem p eratureinte g rated andflexible ultrasonic

transducersfornondestructivetestin g [ J ] .NDT & E
International , 2009 , 42 ( 2 ): 157-161.
[ 3 ] 金彦枫, 张惠芳, 张峥, 等. 高温磁粉检测在压力容器制

造中的应用[ J ] . 石油化工设备, 2012 , 41 ( S1 ): 48-50.
[ 4 ] 吕云腾 . 高温电涡 流 位 移 传 感 器 分 析 与 设 计 [ D ] . 杭
图 12 无缺陷的 ACFM 检测图谱
州: 浙江大学, 2014.
对疑似缺陷位置进行打磨, 确定此处存在缺陷,
( 下转第 71 页)
