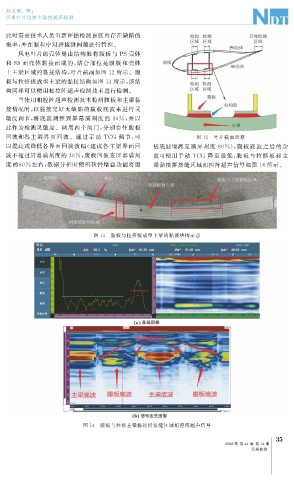

孙玉明, 等:

风电叶片拉挤主梁的超声检测

此时需要技术人员重新评估检测盲区内存在缺陷的
概率, 并在制程中对拼接缝间隙进行管控。
风电叶片的壳体是由结构胶将腹板与 PS 壳体
和 SS 面壳体黏接而成的, 结合部位是腹板和壳体
上主梁区域的黏接结构, 叶片截面如图 12 所示。腹
板与拉挤板成型主梁的黏接结构如图 13 所示, 该结
构同样可以使用相控阵超声检测技术进行检测。
当使用相控阵超声检测技术检测腹板和主梁黏
接情况时, 以黏接完好无缺陷的腹板底波来进行灵
敏度调节, 将底波调整到屏幕满刻度的 80% , 并以
此作为检测灵敏度。调用两个闸门, 分别套住腹板
回波和各主梁界面回波。通过手动 TCG 调节, 可 图 12 叶片截面示意
以提高或降低各界面回波波幅( 建议各主梁界面回 板底波增高至满屏刻度 80% ), 腹板底波之后的杂
波不超过屏幕满刻度的 30% , 腹板回波在屏幕满刻 波可使用手动 TCG 降至最低, 腹板与拉挤板材主
度 的 60% 左右, 数据分析时使用软件增益功能将腹 梁黏接拼接缝区域相控阵超声信号如图 14 所示。

图 13 腹板与拉挤板成型主梁的黏接结构示意

图 14 腹板与拉挤主梁黏接拼接缝区域相控阵超声信号
