宋泽宇, 等:

缺陷的多模式全聚焦三维重构

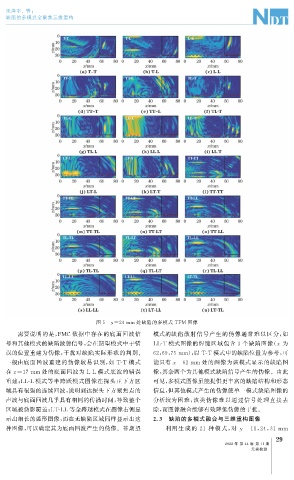

图 5 y=24mm 处缺陷的多模式 TFM 图像

需要说明的是, FMC 数据中存在的底面回波信 模式的缺陷散射信号产生的伪像通常难以区分, 如
号和其他模式的缺陷散射信号, 会在期望模式中于错 LL-T 模式图像的焊缝区域包含 3 个缺陷图像( x 为

误的位置重建为伪像, 干扰对缺陷实际形状的判别。 62 , 69 , 75mm ), 以 T-T 模式中的缺陷位置为参考, 可
一般由底面回波重建的伪像较易识别, 如 T-T 模式 能只有x=62mm 处的图像为该模式显示的缺陷图

在z=17mm 处的底面回波为 L-L 模式底波的错误 像, 其余两个为其他模式缺陷信号产生的伪像。由此
重建; LL-L 模式等半跨跃模式图像在探头正下方区 可见, 多模式图像虽能提供更丰富的缺陷结构和形态
域具有很强的连续回波, 说明到达探头下方聚焦点的 信息, 但其他模式产生的伪像使单一模式缺陷图像的

声波与底面回波几乎具有相同的传播时间, 导致整个 分析较为困难, 该类伪像难以通过信号处理直接去
区域被伪影覆盖; LT-LL 等全跨越模式在图像右侧显 除, 而图像融合能够有效降低伪像的干扰。
示出细长的弧形图像, 而在无缺陷区域同样显示出这 2.3 缺陷的多模式融合与三维重构图像

种图像, 可以确定其为底面回波产生的伪像。非期望 利用生成的 21 种模式, 对 y=11 , 24 , 31mm
