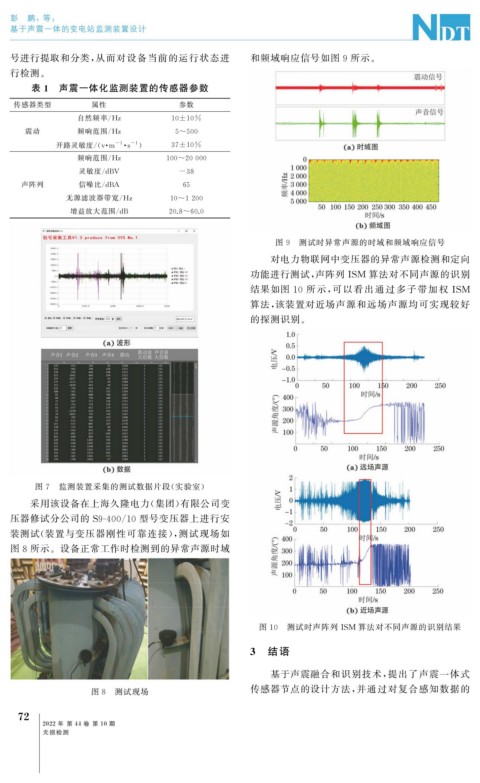

彭 鹏,等:
基于声震一体的变电站监测装置设计

号进行提取和分类, 从而对设备当前的运行状态进 和频域响应信号如图 9 所示。
行检测。
表 1 声震一体化监测装置的传感器参数
传感器类型 属性 参数
自然频率 / Hz 10±10%
震动 频响范围 / Hz 5~500
开路灵敏度 /( v · m · s ) 37±10%
-1
-1

频响范围 / Hz 100~20000
灵敏度 / dBV -38
声阵列 信噪比 / dBA 65

无源滤波器带宽 / Hz 10~1200
增益放大范围 / dB 20.8~60.0

图 9 测试时异常声源的时域和频域响应信号
对电力物联网中变压器的异常声源检测和定向
功能进行测试, 声阵列ISM 算法对不同声源的识别

结果如图 10 所示, 可以看出通过多子带加权 ISM
算法, 该装置对近场声源和远场声源均可实现较好
的探测识别。

图 7 监测装置采集的测试数据片段( 实验室)
采用该设备在上海久隆电力( 集团) 有限公司变
压器修试分公司的 S9-400 / 10 型号变压器上进行安
装测试( 装置与变压器刚性可靠连接), 测试现场如
图 8 所示。设备正常工作时检测到的异常声源时域

图 10 测试时声阵列ISM 算法对不同声源的识别结果

3 结语

基于声震融合和识别技术, 提出了声震一体式
图 8 测试现场 传感器节点的设计方法, 并通过对复合感知数据的

7
2
