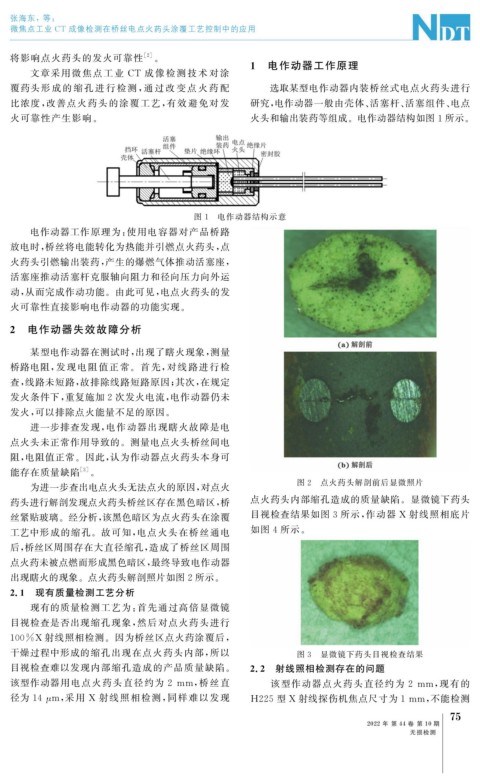

张海东,等:
微焦点工业 CT 成像检测在桥丝电点火药头涂覆工艺控制中的应用

将影响点火药头的发火可靠性 [ 2 ] 。
1 电作动器工作原理
文章采用微 焦 点 工 业 CT 成 像 检 测 技 术 对 涂
覆药头形 成 的 缩 孔 进 行 检 测, 通 过 改 变 点 火 药 配 选取某型电作动器内装桥丝式电点火药头进行
比浓度, 改善点火药头的涂覆工艺, 有效避免对发 研究, 电作动器一般由壳体、 活塞杆、 活塞组件、 电点
火可靠性产生影响。 火头和输出装药等组成。电作动器结构如图1所示。

图 1 电作动器结构示意
电作动器工作原理为: 使用电容器对产品桥路
放电时, 桥丝将电能转化为热能并引燃点火药头, 点
火药头引燃输出装药, 产生的爆燃气体推动活塞座,
活塞座推动活塞杆克服轴向阻力和径向压力向外运
动, 从而完成作动功能。由此可见, 电点火药头的发
火可靠性直接影响电作动器的功能实现。
2 电作动器失效故障分析

某型电作动器在测试时, 出现了瞎火现象, 测量
桥路电阻, 发 现电阻值正常。首先, 对线路 进行检
查, 线路未短路, 故排除线路短路原因; 其次, 在规定
发火条件下, 重复施加 2 次发火电流, 电作动器仍未
发火, 可以排除点火能量不足的原因。
进一步排查发现, 电作动器出现瞎火故障是电
点火头未正常作用导致的。测量电点火头桥丝间电
阻, 电阻值正常。因此, 认为作动器点火药头本身可
能存在质量缺陷 [ 3 ] 。
图 2 点火药头解剖前后显微照片
为进一步查出电点火头无法点火的原因, 对点火
药头进行解剖发现点火药头桥丝区存在黑色暗区, 桥 点火药头内部缩孔造成的质量缺陷。显微镜下药头
丝紧贴玻璃。经分析, 该黑色暗区为点火药头在涂覆 目视检查结果如图 3 所示, 作动器 X 射线照相底片
工艺中形成的缩孔。故可知, 电点火头在桥丝通电 如图 4 所示。
后, 桥丝区周围存在大直径缩孔, 造成了桥丝区周围
点火药未被点燃而形成黑色暗区, 最终导致电作动器
出现瞎火的现象。点火药头解剖照片如图2所示。
2.1 现有质量检测工艺分析
现有的质量检测工艺为: 首先通过高倍显微镜
目视检查是否出现缩孔现象, 然后对点火药头进行
100%X 射线照相检测。因为桥丝区点火药涂覆后,
干燥过程中形成的缩孔出现在点火药头内部, 所以 图 3 显微镜下药头目视检查结果
目视检查难以发现内部缩孔造成的产品质量缺陷。 2.2 射线照相检测存在的问题

该型作动器用电点火药头直径约为 2 mm , 桥丝直 该型作动器点火药头直径约为 2 mm , 现有的

径为 14 μ m , 采用 X 射线照相检测, 同样难以发现 H225 型 X 射线探伤机焦点尺寸为1mm , 不能检测
