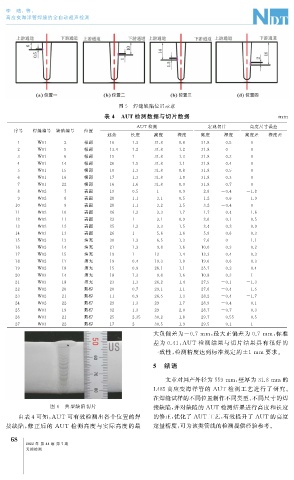

李 晴,等:
高应变海洋管焊缝的全自动超声检测

图 5 焊缝缺陷位置示意
表 4 AUT 检测数据与切片数据 mm
AUT 检测 宏观切片 高度尺寸误差
序号 焊缝编号 缺陷编号 位置
起始 长度 高度 深度 高度 深度 高度差 深度差
1 W01 2 根部 16 1.3 31.8 0.8 31.8 0.5 0
2 W01 5 根部 13.4 1.2 31.8 1.2 31.8 0 0
3 W01 6 根部 15 1 31.8 1.3 31.8 -0.3 0
4 W01 14 根部 26 1.5 31.8 1.1 31.8 0.4 0
根部
5 W01 15 10 1.3 31.8 0.8 31.8 0.5 0
根部
6 W01 16 17 1.3 31.8 1.0 31.8 0.3 0
7 W01 22 根部 16 1.6 31.8 0.9 31.8 0.7 0
8 W02 7 表面 19 0.5 1 0.9 2.8 -0.4 -1.8
9 W02 8 表面 28 1.1 3.1 0.5 1.2 0.6 1.9
10 W02 9 表面 28 1.1 3.2 1.5 3.2 -0.4 0
11 W02 10 表面 26 1.3 3.3 1.7 1.7 -0.4 1.6
12 W02 11 表面 23 1 3.1 0.9 2.6 0.1 0.5
13 W02 12 表面 25 1.3 3.3 1.5 2.4 -0.2 0.9
14 W03 13 表面 26 1 5.6 1.6 5.9 -0.6 -0.3
15 W02 13 填充 30 1.3 6.5 1.3 7.6 0 -1.1
填充
16 W02 14 21 1.3 9.8 1.6 10.0 -0.3 -0.2
填充
17 W02 15 19 1 13 1.4 13.3 -0.4 -0.3
18 W02 17 填充 19 0.4 19.3 1.0 19.6 -0.6 -0.3
19 W02 18 填充 15 0.9 26.1 1.1 25.7 -0.2 0.4
20 W03 14 填充 18 1.3 9.8 1.6 10.8 -0.3 -1
21 W03 18 填充 23 1.3 26.2 1.4 27.5 -0.1 -1.3
22 W02 20 热焊 20 0.7 29.1 1.1 27.6 -0.4 1.5
23 W02 21 热焊 11 0.9 26.5 1.3 28.2 -0.4 -1.7
24 W02 22 热焊 29 1.3 29 1.7 28.9 -0.4 0.1
25 W03 19 热焊 32 1.3 29 2.0 28.7 -0.7 0.3
26 W03 21 热焊 25 2.35 30.2 1.8 29.7 0.55 0.5
热焊
27 W03 22 17 2 30.5 1.9 29.5 0.1 1

大负偏差为 -0.7mm , 最大正偏差为 0.7mm , 标准
差为 0.41 , AUT 检测结果与切片结果具有很好的
一致性, 检测精度达到标准规定的 ±1mm 要求。

5 结语

文章对国产外径为559mm , 壁厚为 31.8mm 的

L485高应变海洋管的 AUT 检测工艺进行了研究。
在焊缝试样的不同位置制作不同类型、 不同尺寸的焊
图 6 典型缺陷切片 接缺陷, 并对缺陷的 AUT 检测结果进行高度和长度
由表4 可知, AUT 可有效检测出各个位置的焊 的修正, 优化了 AUT 工艺, 有效提升了 AUT 的高度
接缺陷, 修正后的 AUT 检测高度与实际高度的最 定量精度, 可为该类管线的检测提供经验参考。
