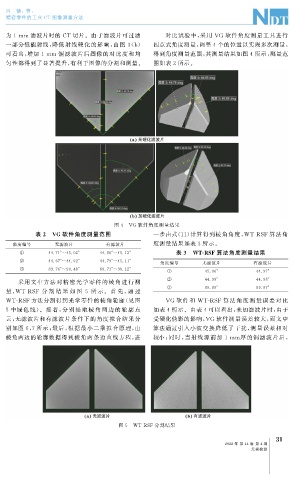

Page 65 - 无损检测2022年第四期

吕 健,等:
精密零件的工业 CT 图像测量方法

为1mm 滤波片时的 CT 切片。由于滤波片可过滤 对比试验中, 采用 VG 软件角度测量工具进行
一部分低能射线, 降低射线硬化的影响, 由图 3 ( b ) 四点式角度测量, 调整 4 个的位置以实现多次测量,

可看出, 增加 1mm 铜滤波片后图像的对比度和均 得到角度测量范围, 其测量结果如图 4 所示, 测量范
匀性都得到了显著提升, 有利于图像的分割和测量。 围如表 2 所示。

图 4 VG 软件角度测量结果
表 2 VG 软件角度测量范围 一步由式( 11 ) 计算得到棱角角度, WT-RSF 算法角

角度编号 无滤波片 有滤波片 度测量结果如表 3 所示。
表 3 WT-RSF 算法角度测量结果
① 44.71°~45.02° 44.86°~45.12°
② 44.67°~44.92° 44.79°~45.11° 角度编号 无滤波片 有滤波片
③ 89.76°~90.48° 89.73°~90.12°
① 45.06° 44.97°
采用文中方法对精密光学零件的棱角 进行测 ② 44.99° 44.98°
量, WT-RSF 分 割 结 果 如 图 5 所 示。 首 先, 通 过 ③ 89.89° 89.97°
WT-RSF 方法分割得到光学零件的棱角轮廓( 见图 VG 软件和 WT-RSF 算法角度测量误差对比
5 中绿 色 线)。接 着, 分 别 提 取 棱 角 两 边 的 轮 廓 点 如表 4 所示。由表 4 可以看出, 未加滤波片时, 由于
云, 无滤波片和有滤波片条件下的角度拟合结果分 受硬化伪影的影响, VG 软件测量误差较大, 而文中
别如图 6 , 7 所示; 最后, 根据最小二乘拟合原理, 由 算法通过引入小波变换降低了干扰, 测量误差相对

棱角两边的轮廓数据得到棱角两条边直线方程, 进 较小; 同时, 当射线源前加 1mm厚的铜滤波片后,

图 5 WT-RSF 分割结果

1
3
2022 年 第 44 卷 第 4 期
无损检测
