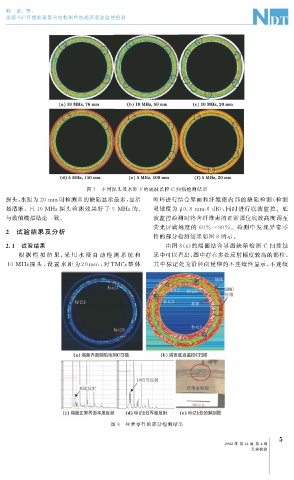

图 7 不同探头及水距下的底波监控 C 扫描检测结果

探头, 水距为20mm 时检测出的缺陷显示最多, 显示 叶环进行结合界面和纤维束内部的缺陷检测( 检测

最清晰,且 10MHz探头检测效果好于 5 MHz的。 灵敏度为 0.8mm-6dB ), 同时进行底波监控。底
ϕ
与数值模拟结论一致。 波监控检测时将含纤维束的正常部位底波高度调至
荧光屏满刻度的 60%~90% 。检测中发现异常零
2 试验结果及分析
件的部分检测结果如图 8 所示。
2.1 试验结果 由图 8 ( a ) 的端面结合界面缺陷检测 C 扫描结
根 据 模 拟 结 果, 采 用 水 浸 自 动 检 测 系 统 和 果中可以看出, 图中存在多处反射幅度较高的部位,

10MHz 探 头 , 设 置 水 距 为20mm , 对 TMCs 整 体 其 中标记处为沿径向延伸的不连续性显示, 不连续

图 8 异常零件的部分检测结果
