Page 38 - 无损检测2022年第三期
P. 38
曲亚林, 等:
蜂窝夹层结构底角发泡胶缺失的超声检测
由于黏接节点下方的结构吸收声波, 所以波幅降低 测结果, 用记号笔在试块表面画出填充区的轮廓线,
[ 见图7 ( c )]; 当聚焦声束打到蜂窝空格上方的蒙皮 并将预埋缺失区的外轮廓画出。由于填充区在三角
时, 声波到达蒙皮下表面直接反射回来, 波幅升高。 斜削区, 发泡胶与上下蒙皮都有接触, 因此需要从上
3.3.2 预埋缺陷区的信号验证 下蒙皮两个表面进行标记。试块发泡胶填充区的外
根据发泡胶填充区域的位置信息, 结合射线检 轮廓线及参考点位置如图 8 所示。

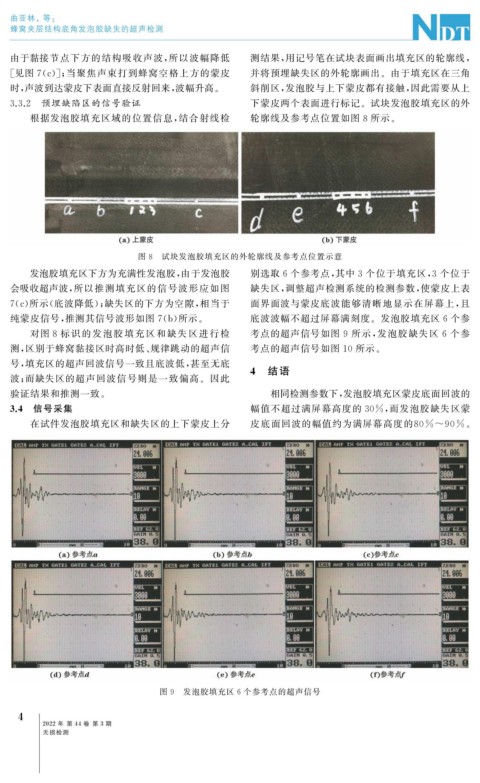

图 8 试块发泡胶填充区的外轮廓线及参考点位置示意
发泡胶填充区下方为充满性发泡胶, 由于发泡胶 别选取 6 个参考点, 其中 3 个位于填充区, 3 个位于
会吸收超声波, 所以推测填充区的信号波形应如图 缺失区, 调整超声检测系统的检测参数, 使蒙皮上表
7 ( c ) 所示( 底波降低); 缺失区的下方为空隙, 相当于 面界面波与蒙皮底波能够清晰地显示在屏幕上, 且
纯蒙皮信号, 推测其信号波形如图 7 ( b ) 所示。 底波波幅不超过屏幕满刻度。发泡胶填充区 6 个参
对图 8 标识的发泡胶填充区和缺失区进 行检 考点的超声信号如图 9 所示, 发泡胶缺失区 6 个参
测, 区别于蜂窝黏接区时高时低、 规律跳动的超声信 考点的超声信号如图 10 所示。
号, 填充区的超声回波信号一致且底波低, 甚至无底
4 结语
波; 而缺失区的超声回波信号则是一致偏高。因此
验证结果和推测一致。 相同检测参数下, 发泡胶填充区蒙皮底面回波的
3.4 信号采集 幅值不超过满屏幕高度的 30% , 而发泡胶缺失区蒙
在试件发泡胶填充区和缺失区的上下蒙皮上分 皮底面回波的幅值约为满屏幕高度的 80%~90% 。
图 9 发泡胶填充区 6 个参考点的超声信号
4
2022 年 第 44 卷 第 3 期
无损检测
