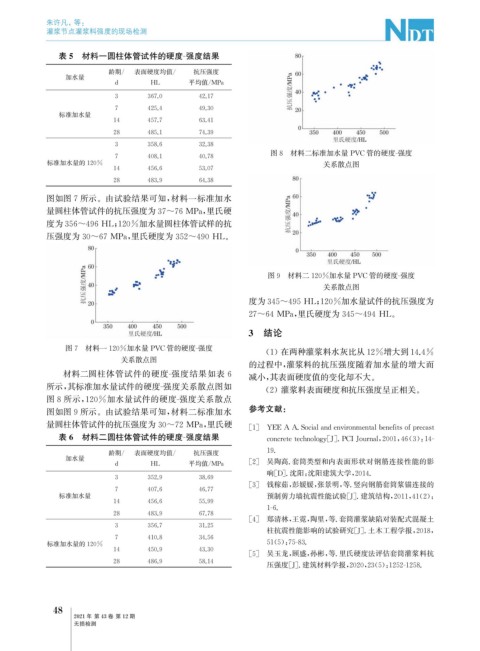

Page 86 - 无损检测2021年第十二期

朱许凡, 等:

灌浆节点灌浆料强度的现场检测

表5 材料一圆柱体管试件的硬度 - 强度结果

龄期 / 表面硬度均值 / 抗压强度
加水量
d HL 平均值 / MPa
3 367.0 42.17
7 425.4 49.30
标准加水量
14 457.7 63.41
28 485.1 74.39
3 358.6 32.38
图8 材料二标准加水量 PVC管的硬度 - 强度
7 408.1 40.78
标准加水量的120% 关系散点图
14 456.6 53.07
28 483.9 64.38
图如图7所示。由试验结果可知, 材料一标准加水

量圆柱体管试件的抗压强度为37~76MPa , 里氏硬
度为356~496HL ; 120%加水量圆柱体管试样的抗

压强度为30~67MPa , 里氏硬度为352~490HL 。

图9 材料二120%加水量 PVC管的硬度 - 强度
关系散点图

度为345~495HL ; 120%加水量试件的抗压强度为

27~64MPa , 里氏硬度为345~494HL 。
3 结论

图7 材料一120%加水量 PVC管的硬度 - 强度
( 1 ) 在两种灌浆料水灰比从12%增大到14.4%
关系散点图
的过程中, 灌浆料的抗压强度随着加水量的增大而
材料二圆柱体管试件的硬度 - 强度结果如表 6
减小, 其表面硬度值的变化却不大。
所示, 其标准加水量试件的硬度 - 强度关系散点图如
( 2 )灌浆料表面硬度和抗压强度呈正相关。
图8所示, 120% 加水量试件的硬度 - 强度关系散点
图如图9所示。由试验结果可知, 材料二标准加水 参考文献:

量圆柱体管试件的抗压强度为30~72MPa , 里氏硬
[ 1 ] YEEAA.Socialandenvironmentalbenefitsof p recast
表6 材料二圆柱体管试件的硬度 - 强度结果
concretetechnolo gy [ J ] .PCIJournal , 2001 , 46 ( 3 ): 14-
龄期 / 表面硬度均值 / 抗压强度 19.
加水量 [ 2 ] 吴陶高. 套筒类型和内表面形状对钢筋连接性能的影
d HL 平均值 / MPa
响[ D ] . 沈阳: 沈阳建筑大学, 2014.
3 352.9 38.69
[ 3 ] 钱稼茹, 彭媛媛, 张景明, 等. 竖向钢筋套筒浆锚连接的
7 407.6 46.77
标准加水量 预制剪力墙抗震性能试验[ J ] . 建筑结构, 2011 , 41 ( 2 ):
14 456.6 55.99
1-6.
28 483.9 67.78
[ 4 ] 郑清林, 王霓, 陶里, 等. 套筒灌浆缺陷对装配式混凝土
3 356.7 31.25
柱抗震性能影响的试验研究[ J ] . 土木工程学报, 2018 ,
7 410.8 34.56
51 ( 5 ): 75-83.
标准加水量的120%
14 450.9 43.30
[ 5 ] 吴玉龙, 顾盛, 孙彬, 等. 里氏硬度法评估套筒灌浆料抗
28 486.9 58.14
压强度[ J ] . 建筑材料学报, 2020 , 23 ( 5 ): 1252-1258.

4
8
2021年 第43卷 第12期

无损检测
