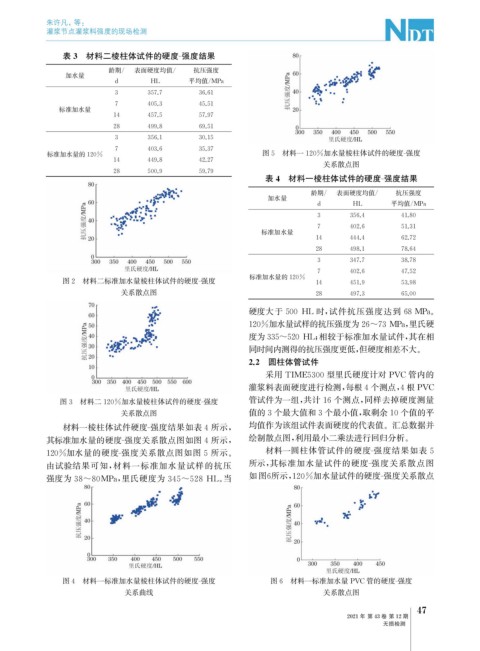

Page 85 - 无损检测2021年第十二期
P. 85
朱许凡, 等:
灌浆节点灌浆料强度的现场检测
表3 材料二棱柱体试件的硬度 - 强度结果
龄期 / 表面硬度均值 / 抗压强度
加水量
d HL 平均值 / MPa
3 357.7 36.61
7 405.3 45.51
标准加水量
14 457.5 57.97
28 499.8 69.51
3 356.1 30.15
7 403.6 35.37
标准加水量的120% 图5 材料一120%加水量棱柱体试件的硬度 - 强度
14 449.8 42.27
关系散点图
28 500.9 59.79
表4 材料一棱柱体试件的硬度 - 强度结果
龄期 / 表面硬度均值 / 抗压强度
加水量
d HL 平均值 / MPa
3 356.4 41.80
7 402.6 51.31
标准加水量
14 444.4 62.72
28 498.1 78.64
3 347.7 38.78
7 402.6 47.52
图2 材料二标准加水量棱柱体试件的硬度 - 强度 标准加水量的120% 14 451.9 53.98
关系散点图 28 497.3 65.00
硬度大于 500HL 时, 试件抗压强度达到 68MPa 。
120%加水量试样的抗压强度为26~73MPa , 里氏硬
度为335~520HL ; 相较于标准加水量试件, 其在相
同时间内测得的抗压强度更低, 但硬度相差不大。
2.2 圆柱体管试件
采用 TIME5300型里氏硬度计对 PVC 管内的
灌浆料表面硬度进行检测, 每根4个测点, 4根 PVC
图3 材料二120%加水量棱柱体试件的硬度 - 强度 管试件为一组, 共计16个测点, 同样去掉硬度测量
关系散点图 值的3个最大值和3个最小值, 取剩余10个值的平
均值作为该组试件表面硬度的代表值。汇总数据并
材料一棱柱体试件硬度 - 强度结果如表4所示,
其标准加水量的硬度 - 强度关系散点图如图4所示, 绘制散点图, 利用最小二乘法进行回归分析。
120%加水量的硬度 - 强度关系散点图如图 5 所示。 材料一圆柱体管试件的硬度 - 强度结果如表 5
由试验结果可知, 材料一标准加水量试样的抗压 所示, 其标准加水量试件的硬度 - 强度关系散点图
强度为38~80MPa , 里氏硬度为345~528HL 。 当 如 图 6 所示, 120%加水量试件的硬度 - 强度关系散点
图4 材料一标准加水量棱柱体试件的硬度 - 强度 图6 材料一标准加水量 PVC管的硬度 - 强度
关系曲线 关系散点图
7
4
2021年 第43卷 第12期
无损检测
