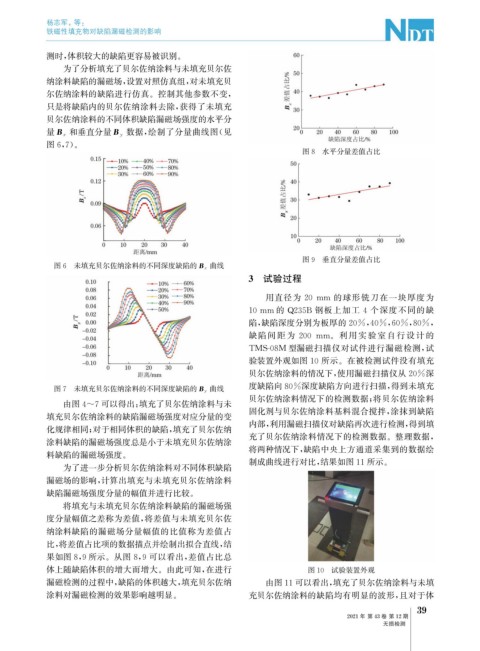

Page 77 - 无损检测2021年第十二期
P. 77
杨志军, 等:
铁磁性填充物对缺陷漏磁检测的影响
测时, 体积较大的缺陷更容易被识别。
为了分析填充了贝尔佐纳涂料与未填充贝尔佐
纳涂料缺陷的漏磁场, 设置对照仿真组, 对未填充贝
尔佐纳涂料的缺陷进行仿真。控制其他参数不变,
只是将缺陷内的贝尔佐纳涂料去除, 获得了未填充
贝尔佐纳涂料的不同体积缺陷漏磁场强度的水平分
数据, 绘制了分量曲线图( 见
量B x 和垂直分量B y
图6 , 7 )。
图8 水平分量差值占比
图9 垂直分量差值占比
图6 未填充贝尔佐纳涂料的不同深度缺陷的B x 曲线
3 试验过程
用直径为 20 mm 的球形铣刀在一块厚度为
10mm 的 Q235B 钢板上加工 4 个深度不同的缺
陷, 缺陷深度分别为板厚的20% , 40% , 60% , 80% ,
缺陷 间 距 为 200 mm 。利 用 实 验 室 自 行 设 计 的
TMS-08M 型漏磁扫描仪对试件进行漏磁检测, 试
验装置外观如图10所示。在被检测试件没有填充
贝尔佐纳涂料的情况下, 使用漏磁扫描仪从20%深
曲线 度缺陷向80%深度缺陷方向进行扫描, 得到未填充
图7 未填充贝尔佐纳涂料的不同深度缺陷的B y
贝尔佐纳涂料情况下的检测数据; 将贝尔佐纳涂料
由图4~7可以得出: 填充了贝尔佐纳涂料与未
固化剂与贝尔佐纳涂料基料混合搅拌, 涂抹到缺陷
填充贝尔佐纳涂料的缺陷漏磁场强度对应分量的变
内部, 利用漏磁扫描仪对缺陷再次进行检测, 得到填
化规律相同; 对于相同体积的缺陷, 填充了贝尔佐纳
充了贝尔佐纳涂料情况下的检测数据。整理数据,
涂料缺陷的漏磁场强度总是小于未填充贝尔佐纳涂
将两种情况下, 缺陷中央上方通道采集到的数据绘
料缺陷的漏磁场强度。
制成曲线进行对比, 结果如图11所示。
为了进一步分析贝尔佐纳涂料对不同体积缺陷
漏磁场的影响, 计算出填充与未填充贝尔佐纳涂料
缺陷漏磁场强度分量的幅值并进行比较。
将填充与未填充贝尔佐纳涂料缺陷的漏磁场强
度分量幅值之差称为差值, 将差值与未填充贝尔佐
纳涂料缺陷的漏磁场分量幅值的比值称为差值占
比, 将差值占比项的数据描点并绘制出拟合直线, 结
果如图8 , 9所示。从图8 , 9可以看出, 差值占比总
体上随缺陷体积的增大而增大。由此可知, 在进行 图10 试验装置外观
漏磁检测的过程中, 缺陷的体积越大, 填充贝尔佐纳 由图11可以看出, 填充了贝尔佐纳涂料与未填
涂料对漏磁检测的效果影响越明显。 充贝尔佐纳涂料的缺陷均有明显的波形, 且对于体
9
3
2021年 第43卷 第12期
无损检测
