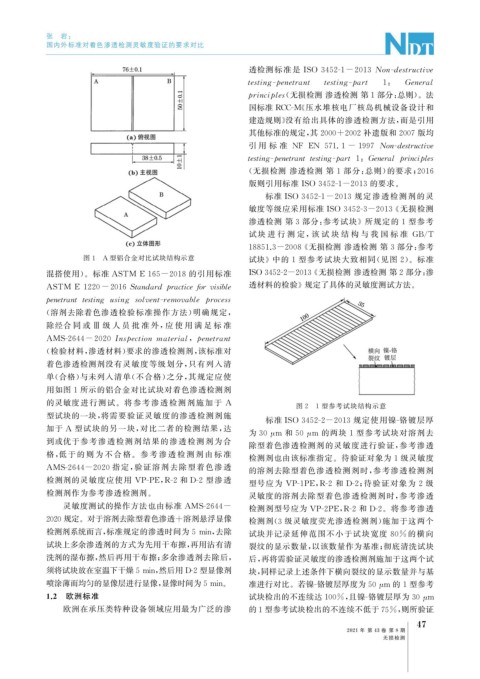

Page 85 - 无损检测2021年第八期
P. 85
张 岩:
国内外标准对着色渗透检测灵敏度验证的要求对比
透检测标准 是 ISO3452-1-2013Non-destructive
testin g - p enetrant testin g - p art 1 : General
p rinci p les ( 无损检测 渗透检测 第1部分: 总则)。法
国标准 RCC-M 《 压水堆核电厂核岛机械设备设计和
建造规则》 没有给出具体的渗透检测方法, 而是引用
其他标准的规定, 其 2000+2002 补遗版和 2007 版均
引 用 标 准 NF EN 571.1-1997 Non-destructive
testin g - p enetranttestin g - p art 1 : Generalp rinci p les
( 无损检测 渗透检测 第 1 部分: 总则) 的要求; 2016
版则引用标准ISO3452-1-2013 的要求。
标准ISO3452-1-2013 规定渗透检测剂的灵
敏度等级应采用标准ISO3452-3-2013 《 无损检测
渗透检测 第 3 部分: 参考试块》所规定的 1 型参考
试 块 进 行 测 定, 该 试 块 结 构 与 我 国 标 准 GB / T
18851.3-2008 《 无损检测 渗透检测 第3部分: 参考
图1 A 型铝合金对比试块结构示意 试块》中的 1 型参考试块大致相同( 见图 2 )。标准
混搭使用)。标准 ASTM E165-2018 的引用标准 ISO3452-2-2013 《 无损检测 渗透检测 第2部分: 渗
ASTM E1220-2016Standardp ractice f orvisible 透材料的检验》规定了具体的灵敏度测试方法。
p enetranttestin g usin g solvent-removable p rocess
( 溶剂去除着色渗透检验标准操作方法) 明确规定,
除经合 同 或 Ⅲ 级 人 员 批 准 外, 应 使 用 满 足 标 准
AMS-2644-2020Ins p ection material , enetrant
p
( 检验材料, 渗透材料) 要求的渗透检测剂, 该标准对
着色渗透检测剂没有灵敏度等级划分, 只有列入清
单( 合格) 与未列入清单( 不合格) 之分, 其规定应使
用如图 1 所示的铝合金对比试块对着色渗透检测剂
的灵敏度进行测试。将参考渗透检测剂施加于 A 图 2 1 型参考试块结构示意
型试块的一块, 将需要验证灵敏度的渗透检测剂施
标准ISO3452-2-2013 规定使用镍 - 铬镀层厚
加于 A 型试块的另一块, 对比二者的检测结果, 达
为 30 μ m 和 50 μ m 的两块 1 型参考试块对溶剂去
到或优于参考渗透检测剂结果的渗透检测 剂为合
除型着色渗透检测剂的灵敏度进行验证, 参考渗透
格, 低于 的 则 为 不 合 格。 参 考 渗 透 检 测 剂 由 标 准
检测剂也由该标准指定。待验证对象为 1 级灵敏度
AMS-2644-2020 指定, 验证溶剂去除型着色渗透 的溶剂去除型着色渗透检测剂时, 参考渗透检测剂
检测剂的灵敏度应使用 VP-PE , R-2 和 D-2 型渗透 型号应为 VP-1PE , R-2 和 D-2 ; 待验证对象为 2 级
检测剂作为参考渗透检测剂。 灵敏度的溶剂去除型着色渗透检测剂时, 参考渗透
灵敏度测试的操作方法也由标准 AMS-2644- 检测剂型号应为 VP-2PE , R-2 和 D-2 。将参考渗透
2020规定。对于溶剂去除型着色渗透+溶剂悬浮显像 检测剂( 3 级灵敏度荧光渗透检测剂) 施加于这两个
检测剂系统而言, 标准规定的渗透时间为5min , 去除 试块并记录延伸范围不小于试块宽度 80% 的横向
试块上多余渗透剂的方式为先用干布擦, 再用沾有清 裂纹的显示数量, 以该数量作为基准; 彻底清洗试块
洗剂的湿布擦, 然后再用干布擦; 多余渗透剂去除后, 后, 再将需验证灵敏度的渗透检测剂施加于这两个试
须将试块放在室温下干燥5min , 然后用 D-2型显像剂 块, 同样记录上述条件下横向裂纹的显示数量并与基
喷涂薄而均匀的显像层进行显像, 显像时间为5min 。 准进行对比。若镍 - 铬镀层厚度为50 μ m 的1型参考
1.2 欧洲标准 试块检出的不连续达100% , 且镍 - 铬镀层厚为30 μ m
欧洲在承压类特种设备领域应用最为广泛的渗 的1型参考试块检出的不连续不低于75% , 则所验证
7
4
2021 年 第 43 卷 第 8 期
无损检测
