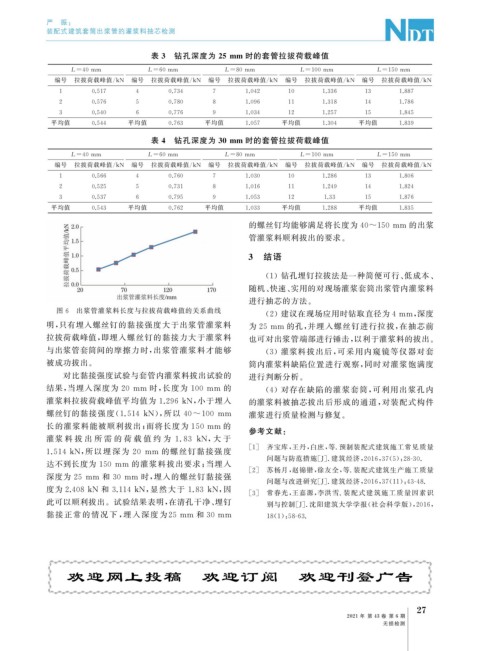

Page 65 - 无损检测 2021年第六期

严 振:
装配式建筑套筒出浆管的灌浆料抽芯检测

表 3 钻孔深度为 25mm 时的套管拉拔荷载峰值

L=40mm L=60mm L=80mm L=100mm L=150mm
编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN

1 0.517 4 0.734 7 1.042 10 1.336 13 1.887

2 0.576 5 0.780 8 1.096 11 1.318 14 1.786

3 0.540 6 0.776 9 1.034 12 1.257 15 1.845
平均值 0.544 平均值 0.763 平均值 1.057 平均值 1.304 平均值 1.839

表 4 钻孔深度为 30mm 时的套管拉拔荷载峰值

L=40mm L=60mm L=80mm L=100mm L=150mm
编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN

1 0.566 4 0.760 7 1.030 10 1.286 13 1.806

2 0.525 5 0.731 8 1.016 11 1.249 14 1.824

3 0.537 6 0.795 9 1.053 12 1.33 15 1.876
平均值 0.543 平均值 0.762 平均值 1.033 平均值 1.288 平均值 1.835
的螺丝钉均能够满足将长度为 40~150mm 的出浆

管灌浆料顺利拔出的要求。
3 结语

( 1 )钻孔埋钉拉拔法是一种简便可行、 低成本、
随机、 快速、 实用的对现场灌浆套筒出浆管内灌浆料
进行抽芯的方法。
图 6 出浆管灌浆料长度与拉拔荷载峰值的关系曲线 ( 2 )建议在现场应用时钻取直径为4mm , 深度

明, 只有埋入螺丝钉的黏接强度大于出浆管灌浆料 为 25mm 的孔, 并埋入螺丝钉进行拉拔, 在抽芯前

拉拔荷载峰值, 即埋入螺丝钉的黏接力大于灌浆料 也可对出浆管端部进行锤击, 以利于灌浆料的拔出。
与出浆管套筒间的摩擦力时, 出浆管灌浆料才能够 ( 3 )灌浆料拔出后, 可采用内窥镜等仪器对套

被成功拔出。 筒内灌浆料缺陷位置进行观察, 同时对灌浆饱满度
对比黏接强度试验与套管内灌浆料拔出试验的 进行判断分析。

结果, 当埋入深度为 20mm 时, 长度为 100 mm 的 ( 4 )对存在缺陷的灌浆套筒, 可利用出浆孔内

灌浆料拉拔荷载峰值平均值为 1.296kN , 小于埋入 的灌浆料被抽芯拔出后形成的通道, 对装配式构件

螺丝钉的黏接强度( 1.514kN ), 所以 40~100 mm 灌浆进行质量检测与修复。
长的灌浆料能被顺利拔出; 而将长度为150mm 的 参考文献:

灌浆 料 拔 出 所 需 的 荷 载 值 约 为 1.83kN , 大 于
[ 1 ] 齐宝库, 王丹, 白庶, 等 . 预制装配式建筑施工常见质量

1.514kN , 所以 埋 深 为 20 mm 的螺丝钉黏接强度

问题与防范措施[ J ] . 建筑经济, 2016 , 37 ( 5 ): 28-30.
达不到长度为 150 mm 的灌浆料拔出要求; 当埋入

[ 2 ] 苏杨月, 赵锦锴, 徐友全, 等 . 装配式建筑生产施工质量

深度为 25 mm 和 30mm 时, 埋入的螺丝钉黏接强

问题与改进研究[ J ] . 建筑经济, 2016 , 37 ( 11 ): 43-48.

度为 2.408kN 和 3.114kN , 显然大于 1.83kN , 因
[ 3 ] 常春光, 王嘉源, 李洪雪 . 装配式建筑施工质量因素识
此可以顺利拔出。试验结果表明, 在清孔干净、 埋钉 别与控制[ J ] . 沈阳建筑大学学报( 社会科学版), 2016 ,

黏接正常的 情 况 下 , 埋 入 深 度 为 25mm 和 30mm 18 ( 1 ): 58-63.
