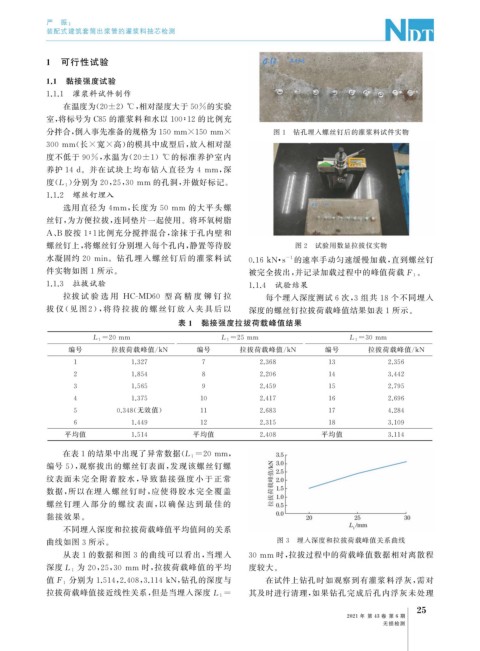

Page 63 - 无损检测 2021年第六期

严 振:
装配式建筑套筒出浆管的灌浆料抽芯检测

1 可行性试验

1.1 黏接强度试验
1.1.1 灌浆料试件制作

在温度为( 20±2 ) ℃ , 相对湿度大于50%的实验
室, 将标号为 C85 的灌浆料和水以 100∶12 的比例充

分拌合, 倒入事先准备的规格为150mm×150mm× 图 1 钻孔埋入螺丝钉后的灌浆料试件实物

300mm ( 长 × 宽 × 高) 的模具中成型后, 放入相对湿

度不低于 90% , 水温为( 20±1 ) ℃ 的标准养护室内

养护 14d 。并在试块上均布钻入直径为 4 mm , 深

) 分别为 20 , 25 , 30mm 的孔洞, 并做好标记。
度( L 1
1.1.2 螺丝钉埋入

选用直径为 4mm , 长度为 50 mm 的大平头螺
丝钉, 为方便拉拔, 连同垫片一起使用。将环氧树脂
A 、 B 胶按 1∶1 比例充分搅拌混合, 涂抹于孔内壁和
螺丝钉上, 将螺丝钉分别埋入每个孔内, 静置等待胶 图 2 试验用数显拉拔仪实物

水凝固约 20 min 。钻孔埋入螺丝钉后的灌浆料试 0.16kN · s 的速率手动匀速缓慢加载, 直到螺丝钉

-1
件实物如图 1 所示。 。
被完全拔出, 并记录加载过程中的峰值荷载 F 1
1.1.3 拉拔试验 1.1.4 试验结果
拉拔 试 验 选 用 HC-MD60 型 高 精 度 铆 钉 拉 每个埋入深度测试 6 次, 3 组共 18 个不同埋入
拔 仪 ( 见 图 2 ), 将 待 拉 拔 的 螺 丝 钉 放 入 夹 具 后 以 深度的螺丝钉拉拔荷载峰值结果如表 1 所示。

表 1 黏接强度拉拔荷载峰值结果

L 1=20mm L 1=25mm L 1=30mm
编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN 编号 拉拔荷载峰值 / kN

1 1.327 7 2.368 13 2.356

2 1.854 8 2.206 14 3.442

3 1.565 9 2.459 15 2.795

4 1.375 10 2.417 16 2.696
5 0.348 ( 无效值) 11 2.683 17 4.284

6 1.449 12 2.315 18 3.109
平均值 1.514 平均值 2.408 平均值 3.114

在表1的结果中出现了异常数据( L 1=20mm ,
编号 5 ), 观察拔出的螺丝钉表面, 发现该螺丝钉螺
纹表面未 完 全 附 着 胶 水, 导 致 黏 接 强 度 小 于 正 常
数据, 所以在埋入螺丝钉时, 应使得胶水完全覆盖
螺丝钉埋 入 部 分 的 螺 纹 表 面, 以 确 保 达 到 最 佳 的
黏接效果。
不同埋入深度和拉拔荷载峰值平均值间的关系
图 3 埋入深度和拉拔荷载峰值关系曲线
曲线如图 3 所示。
从表 1 的数据和图 3 的曲线可以看出, 当埋入 30mm 时, 拉拔过程中的荷载峰值数据相对离散程

为 20 , 25 , 30mm 时, 拉拔荷载峰值的平均 度较大。
深度 L 1

分别为 1.514 , 2.408 , 3.114kN , 钻孔的深度与 在试件上钻孔时如观察到有灌浆料浮灰, 需对
值 F 1
其及时进行清理, 如果钻孔完成后孔内浮灰未处理
拉拔荷载峰值接近线性关系, 但是当埋入深度 L 1=
5
2
2021 年 第 43 卷 第 6 期

无损检测
