刘鹏飞, 等:
钢管混凝土构件的介质多相性及导波检测

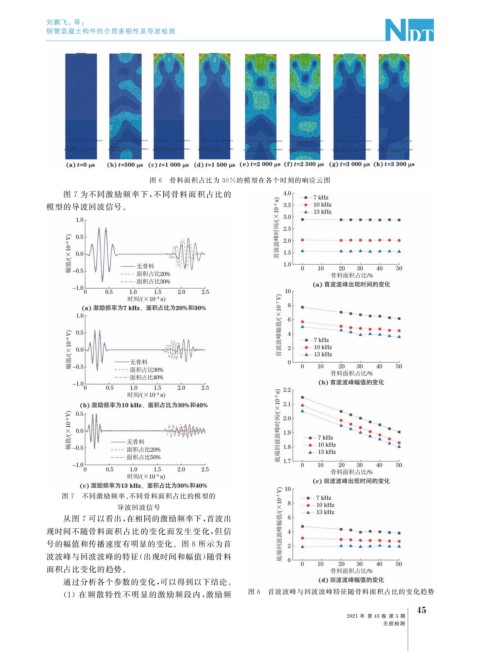

图 6 骨料面积占比为 30% 的模型在各个时刻的响应云图
图 7 为不同激励频率下, 不同骨料面积占比的
模型的导波回波信号。
图 7 不同激励频率、 不同骨料面积占比的模型的
导波回波信号
从图 7 可以看出, 在相同的激励频率下, 首波出
现时间不随骨料面积占比的变化而发生变化, 但信
号的幅值和传播速度有明显的变化。图 8 所示为首
波波峰与回波波峰的特征( 出现时间和幅值) 随骨料
面积占比变化的趋势。
通过分析各个参数的变化, 可以得到以下结论。
( 1 )在频散特性不明显的激励频段内, 激励频 图 8 首波波峰与回波波峰特征随骨料面积占比的变化趋势
