胡联伟, 等:
基于 CIVA 仿真的核电主蒸汽管道对接焊缝的超声成像复合检测

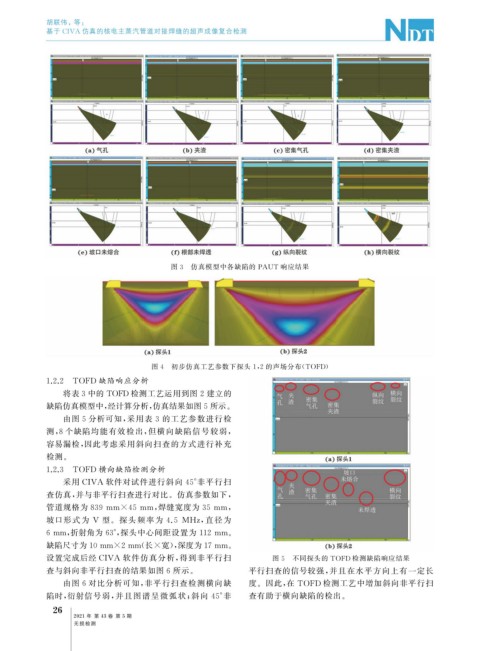

图 3 仿真模型中各缺陷的 PAUT 响应结果
图 4 初步仿真工艺参数下探头 1 , 2 的声场分布( TOFD )
1.2.2 TOFD 缺陷响应分析
将表3中的 TOFD 检测工艺运用到图 2 建立的
缺陷仿真模型中, 经计算分析, 仿真结果如图5所示。
由图 5 分析可知, 采用表 3 的工艺参数进行检
测, 8 个缺陷均能有效检出, 但横向缺陷信号较弱,
容易漏检, 因此考虑采用斜向扫查的方式进行补充
检测。
1.2.3 TOFD 横向缺陷检测分析
采用 CIVA 软件对试件进行斜向 45° 非平行扫
查仿真, 并与非平行扫查进行对比。仿真参数如下,
管道规格为 839mm×45mm , 焊缝宽度为 35mm ,
坡口形式为 V 型。探头频率为 4.5 MHz , 直 径 为
6mm , 折射角为 63° , 探头中心间距设置为 112mm 。
缺陷尺寸为10mm×2mm ( 长×宽), 深度为17mm 。
设置完成后经 CIVA 软件仿真分析, 得到非平行扫 图 5 不同探头的 TOFD 检测缺陷响应结果
查与斜向非平行扫查的结果如图 6 所示。 平行扫查的信号较强, 并且在水平方向上有一定长
由图 6 对比分析可知, 非平行扫查检测横向缺 度。因此, 在 TOFD 检测工艺中增加斜向非平行扫
陷时, 衍射信号弱, 并且图谱呈微弧状; 斜向 45° 非 查有助于横向缺陷的检出。
