武 兴, 等:

基于激光超声纵波的钢轨内部缺陷检测方法

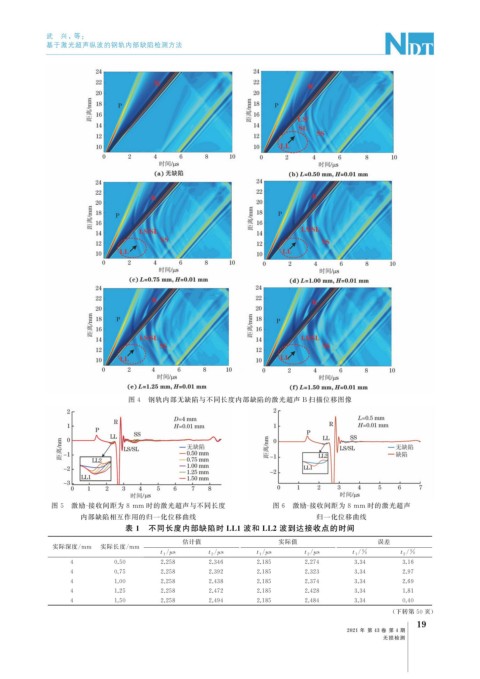

图 4 钢轨内部无缺陷与不同长度内部缺陷的激光超声 B 扫描位移图像

图 5 激励 - 接收间距为 8mm 时的激光超声与不同长度 图 6 激励 - 接收间距为 8mm 时的激光超声

内部缺陷相互作用的归一化位移曲线 归一化位移曲线
表 1 不同长度内部缺陷时 LL1 波和 LL2 波到达接收点的时间
估计值 实际值 误差
实际深度 / mm 实际长度 / mm
/
/
/
/
/
/
t 1 μ s t 2 μ s t 1 μ s t 2 μ s t 1 % t 2 %
4 0.50 2.258 2.346 2.185 2.274 3.34 3.16
4 0.75 2.258 2.392 2.185 2.323 3.34 2.97
4 1.00 2.258 2.438 2.185 2.374 3.34 2.69
4 1.25 2.258 2.472 2.185 2.428 3.34 1.81
4 1.50 2.258 2.494 2.185 2.484 3.34 0.40
( 下转第 50 页)
