赵建超, 等:

双频交流电磁场提离抑制算法

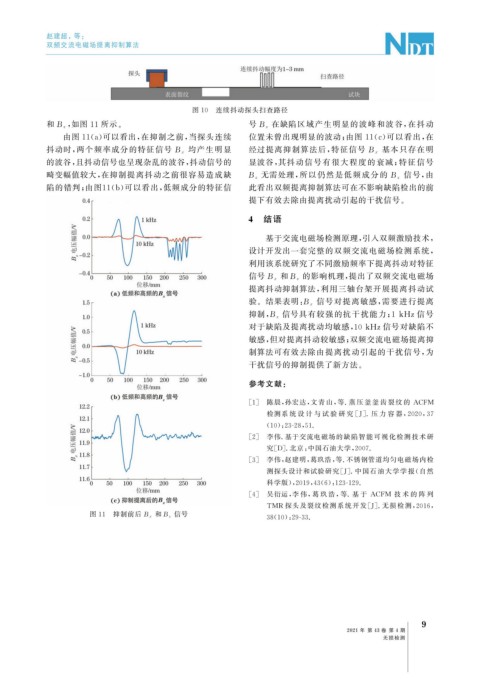

图 10 连续抖动探头扫查路径

, 如图 11 所示。 在缺陷区域产生明显的波峰和波谷, 在抖动
和 B z 号 B z
由图 11 ( a ) 可以看出, 在抑制之前, 当探头连续 位置未曾出现明显的波动; 由图 11 ( c ) 可以看出, 在
均产生明显 基本只存在明
抖动时, 两个频率成分的特征信号 B x 经过提离抑制算法后, 特征信号 B x
的波谷, 且抖动信号也呈现杂乱的波谷, 抖动信号的 显波谷, 其抖动信号有很大程度的衰减; 特征信号
畸变幅值较大, 在抑制提离抖动之前很容易造成缺 B z 无需处理, 所以仍然是低频成分的 B z 信号, 由
陷的错判; 由图 11 ( b ) 可以看出, 低频成分的特征信 此看出双频提离抑制算法可在不影响缺陷检出的前

提下有效去除由提离扰动引起的干扰信号。
4 结语

基于交流电磁场检测原理, 引入双频激励技术,
设计开发出一套完整的双频交流电磁场检测系统,
利用该系统研究了不同激励频率下提离抖动对特征
的影响机理, 提出了双频交流电磁场
信号 B x 和B z
提离抖动抑制算法, 利用三轴台架开展提离抖动试
信号对提离敏感, 需要进行提离
验。结果表明: B x

信号具有较强的抗干扰能力; 1kHz信号
抑制, B z
对于缺陷及提离扰动均敏感, 10kHz信号对缺陷不

敏感, 但对提离抖动较敏感; 双频交流电磁场提离抑
制算法可有效去除由提离扰动引起的干扰信号, 为
干扰信号的抑制提供了新方法。
参考文献:

[ 1 ] 陈晨, 孙宏达, 文 青 山, 等 . 蒸 压 釜 釜 齿 裂 纹 的 ACFM
检测系 统 设 计 与 试 验 研 究 [ J ] . 压 力 容 器, 2020 , 37
( 10 ): 23-28 , 51.
[ 2 ] 李伟 . 基于交流电磁场的缺陷智能可视化检测技术研
究[ D ] . 北京: 中国石油大学, 2007.
[ 3 ] 李伟, 赵建明, 葛玖浩, 等 . 不锈钢管道均匀电磁场内检
测探头设计和试验研究[ J ] . 中国石油大学学报( 自然

科学版), 2019 , 43 ( 6 ): 123-129.
[ 4 ] 吴衍运, 李 伟, 葛 玖 浩, 等 . 基 于 ACFM 技 术 的 阵 列
TMR 探头及裂纹检测系统开发[ J ] . 无 损 检 测, 2016 ,

图 11 抑制前后 B x 和B z 信号
38 ( 10 ): 29-33.
